5. Использование экранного меню
89

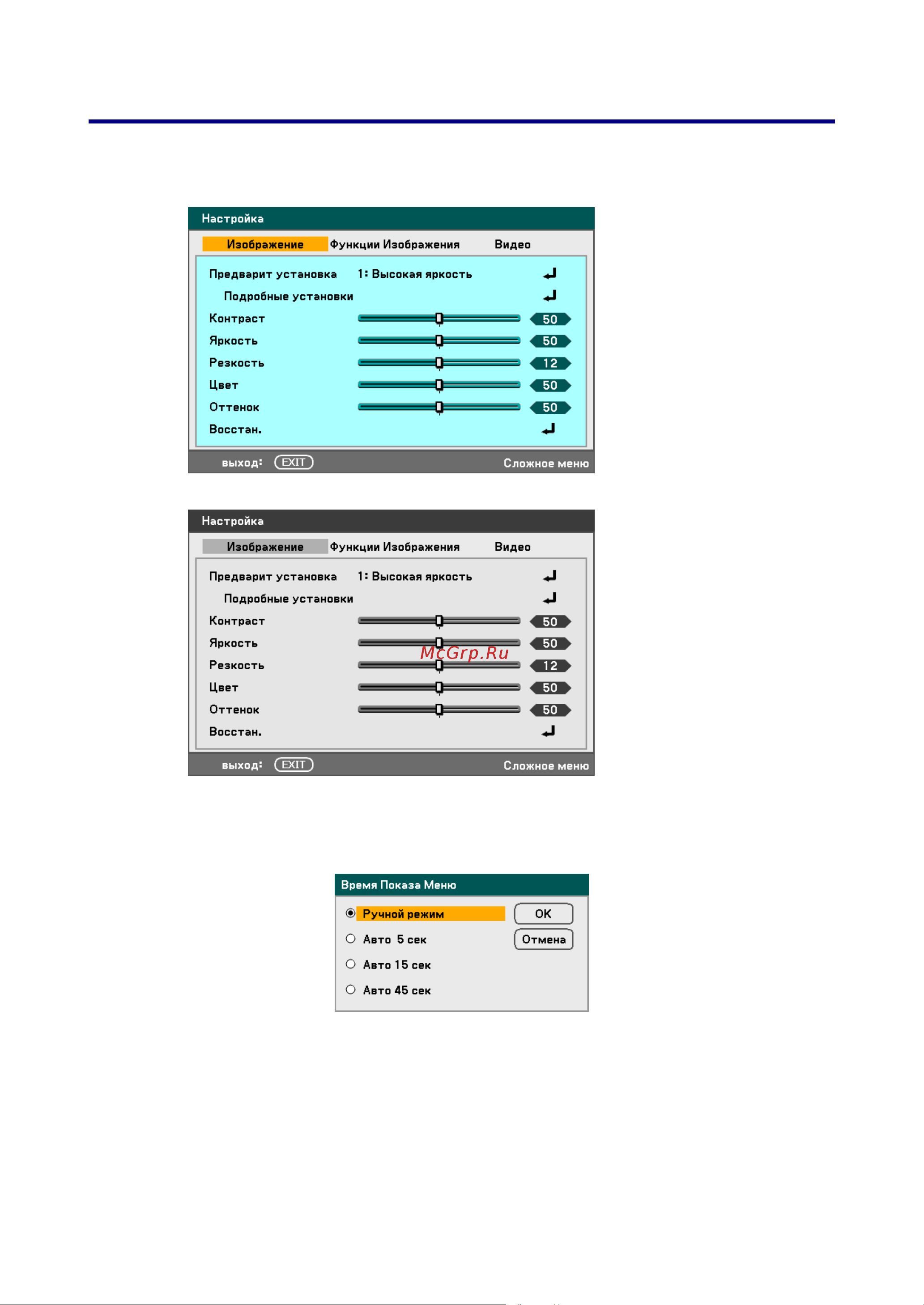

Возможны следующие настройки:
Цвет
Монохромное
Время Показа Меню
Настройка времени показа меню.
Возможны следующие настройки:
Ручной режим — Меню остается на экране до следующего нажатия кнопки Меnu.
Авто 5 сек — Меню отображается в течение 5 секунд.
Авто 15 сек — Меню отображается в течение 15 секунд.
Авто 45 сек — Меню отображается в течение 45 секунд.
