5. Использование экранного меню
83

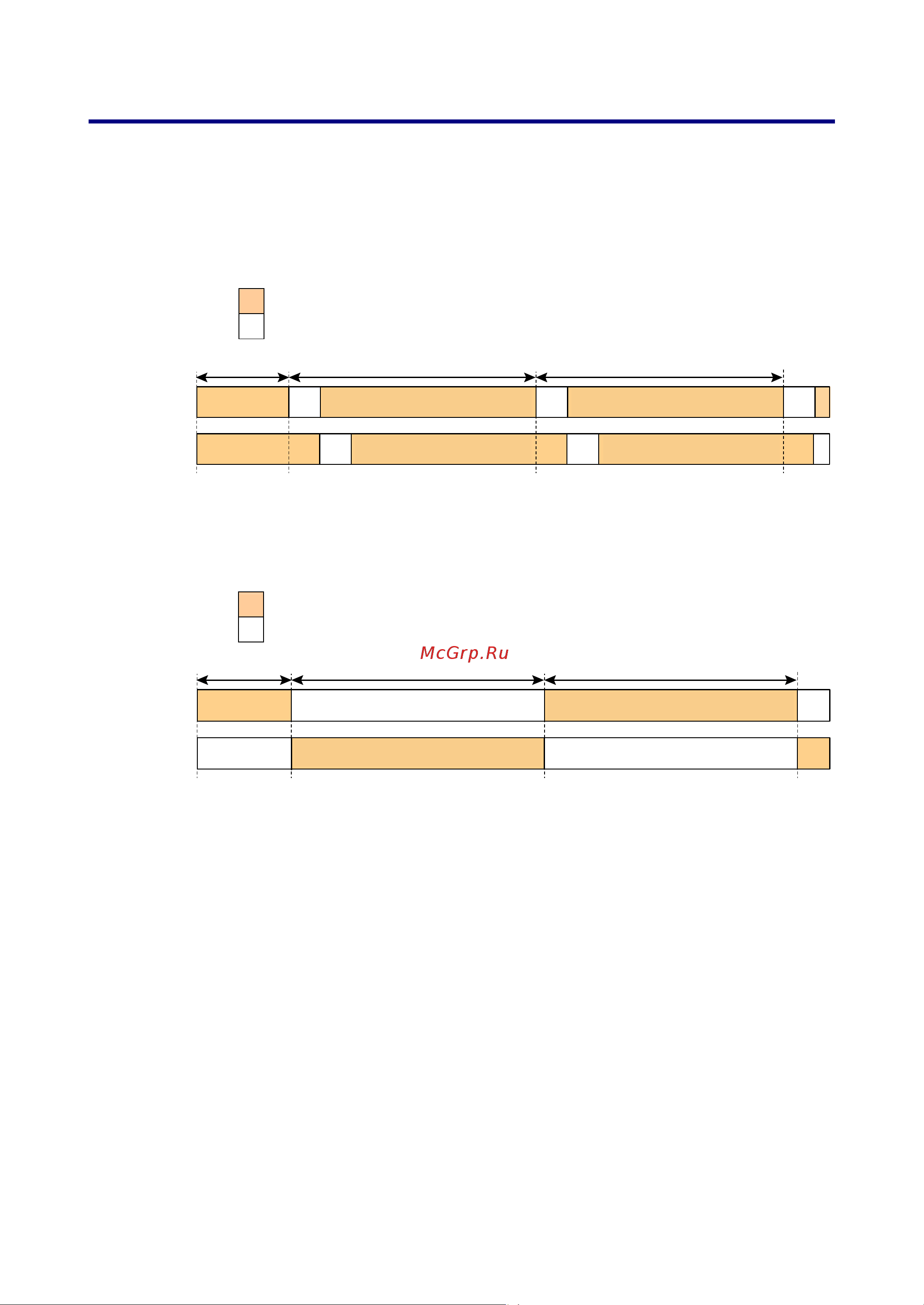

Примеры конфигурации ламп:
Справка: В режимах 'Одиночный' и 'Двойной' используются разные процедуры
переключения ламп (см. ниже).
Пример 1 – Если выбраны конфигурация 'Двойной' и режим работы 24[Ч]:
Лампа включена.
Лампа выключена.
(*) При выборе Режима = 12[Ч] время переключения через каждые 12 часов будет
обновляться.
Пример 2 – Если выбраны конфигурация 'Одиночный' и режим работы 24[Ч]:
Лампа включена.
Лампа выключена.
(*) При выборе Режима = 12[Ч] время переключения через каждые 12 часов будет
обновляться.
Lamp1
Lamp2
Текущее время Время переключения Время переключения (*)
24 часа 24 часа
24 часа 24 часа
Lamp1
Lamp2
Текущее время Время переключения Время переключения (*)
2
часа
22 часа
2
часа
2
часа
2
часа
2
часа
22 часа
22 часа 22 часа
