5. Использование экранного меню
74

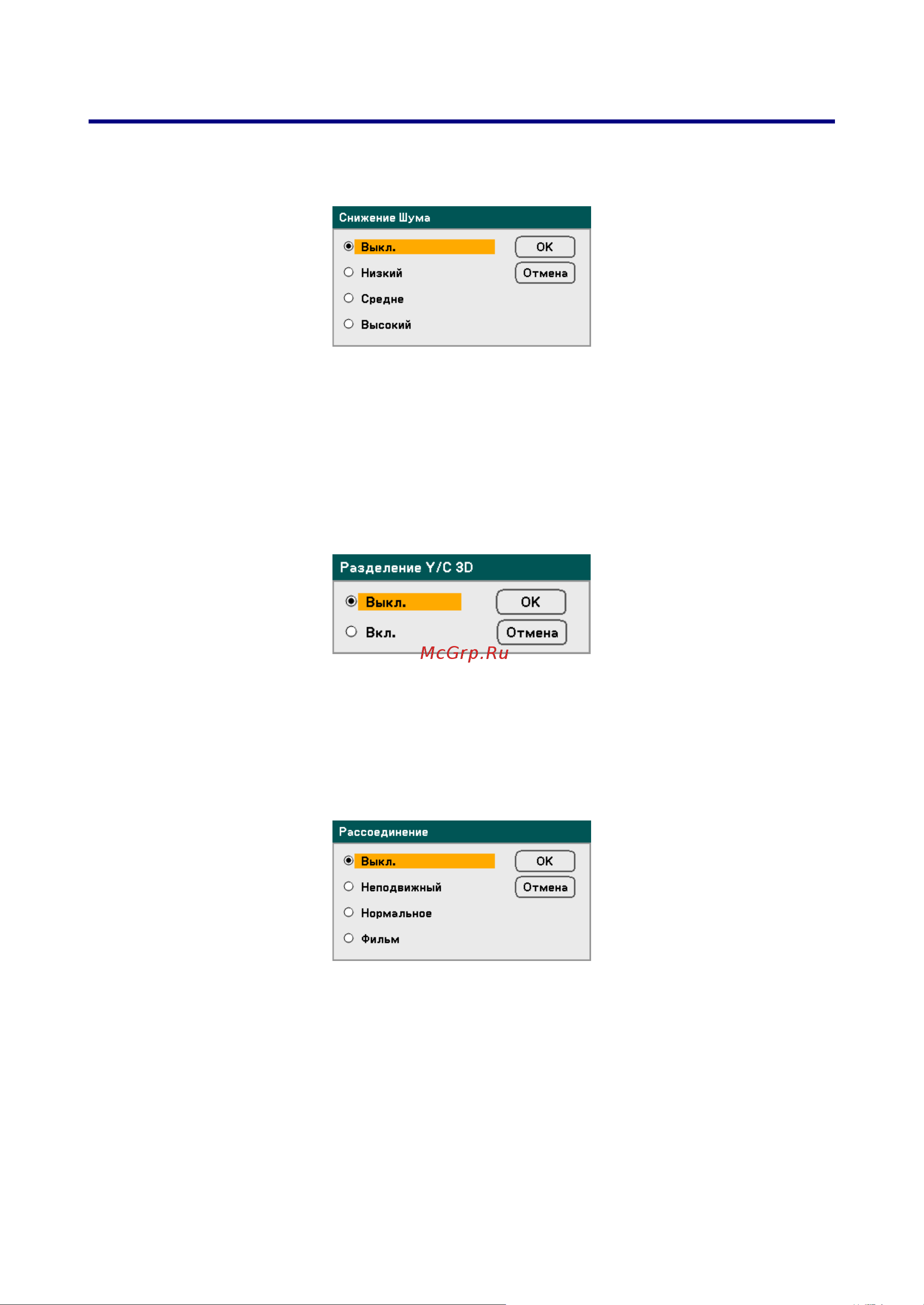

Снижение Шума
Выберите нужный уровень шумоподавления.
Диапазон: Выкл./Низкий/Средне/Высокий.
Разделение Y/C 3D
Параметр Разделение Y/C 3D обеспечивает разделение композитного сигнала на
составляющие - Y (яркость) и C (цвет), обеспечивая получение более резкого и
четкого изображения с наложением цветов (эффект радуги).
Задайте использование разделения 3D Y/C: Вкл. или Выкл.
Рассоединение
Функция Рассоединение преобразует изображение с чрезстрочной разверткой в
изображение с прогрессивной разверткой.
Выберите вид деинтерлейса:
Неподвижный – Для проецирования неподвижных изображений, например
слайдов или снимков экрана.
Нормальное – Для отображения стандартных материалов.
Фильм – Для проецирования фильмов.
