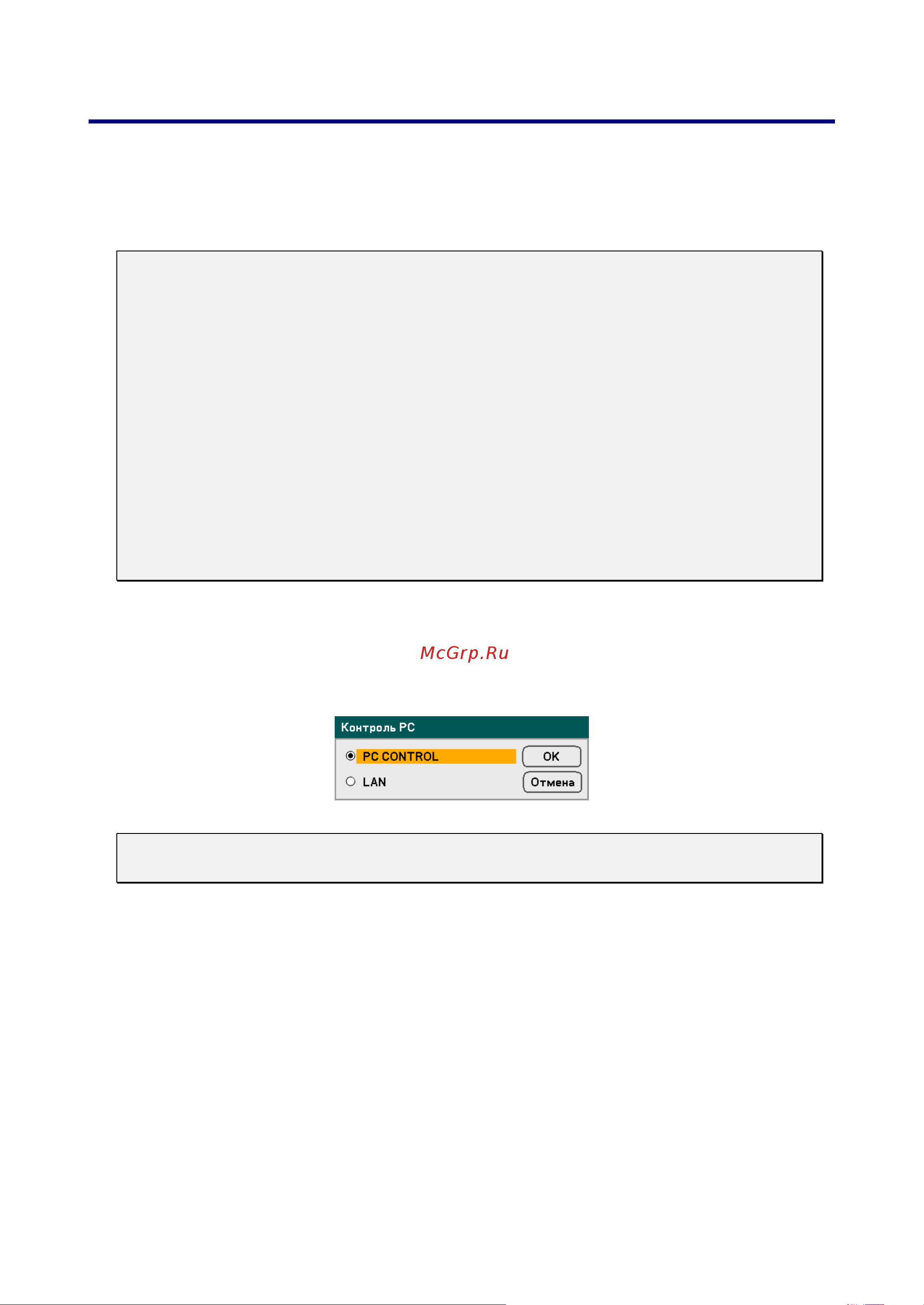

5. Использование экранного меню
92
Возможны следующие настройки:
Нормальное
Энергосберегающий
ВНИМАНИЕ:
Связь с HTTP-сервером в энергосберегающем режиме отключается.
Видеовывод на внешний монитор в энергосберегающем режиме
отключается.
Дистанционное управление через управляющий разъем и режим сетевой
связи в энергосберегающем режиме отключаются. Для сохранения
цифрового управления и режима связи рекомендуется использовать
Стандартный режим ожидания.
Нормальное режим: Индикатор Power: Горит оранжевым
Индикатор Status: Горит зеленым
Энергосберегающий режим: Индикатор Power: Горит оранжевым
Индикатор Status: Не горит
Контроль PC
Выбор способа подключения к устройству управления (см. r Кабельные
соединения и управляющие коды компютера на стр.
131).
ВНИМАНИЕ:
В режиме сетевой связи опция Скорость Коммуникации недоступна.
Возможны следующие настройки:
PC CONTROL
LAN
