5. Использование экранного меню
85
Язык

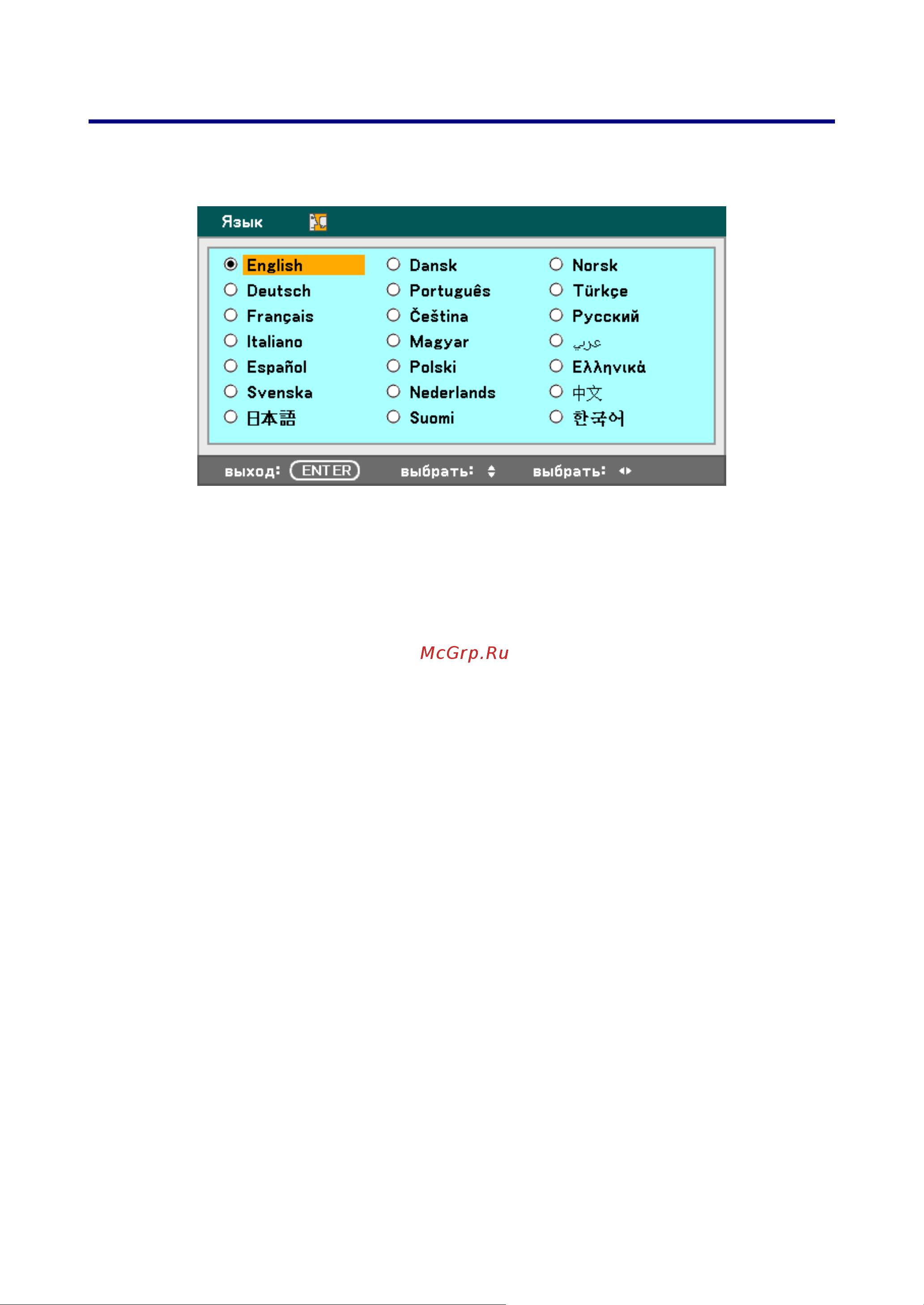

Выбор языка экранного меню.
Возможны следующие настройки:
English Norsk
Deutsch Türkçe
Français Čeština
Italiano Magyar
Español Polski
Svenska Русский
日本語
Ελληνικά
Nederlands ﻲﺑﺮﻋ
Dansk
中文
Português
한국어
Suomi
