1. Введение
6

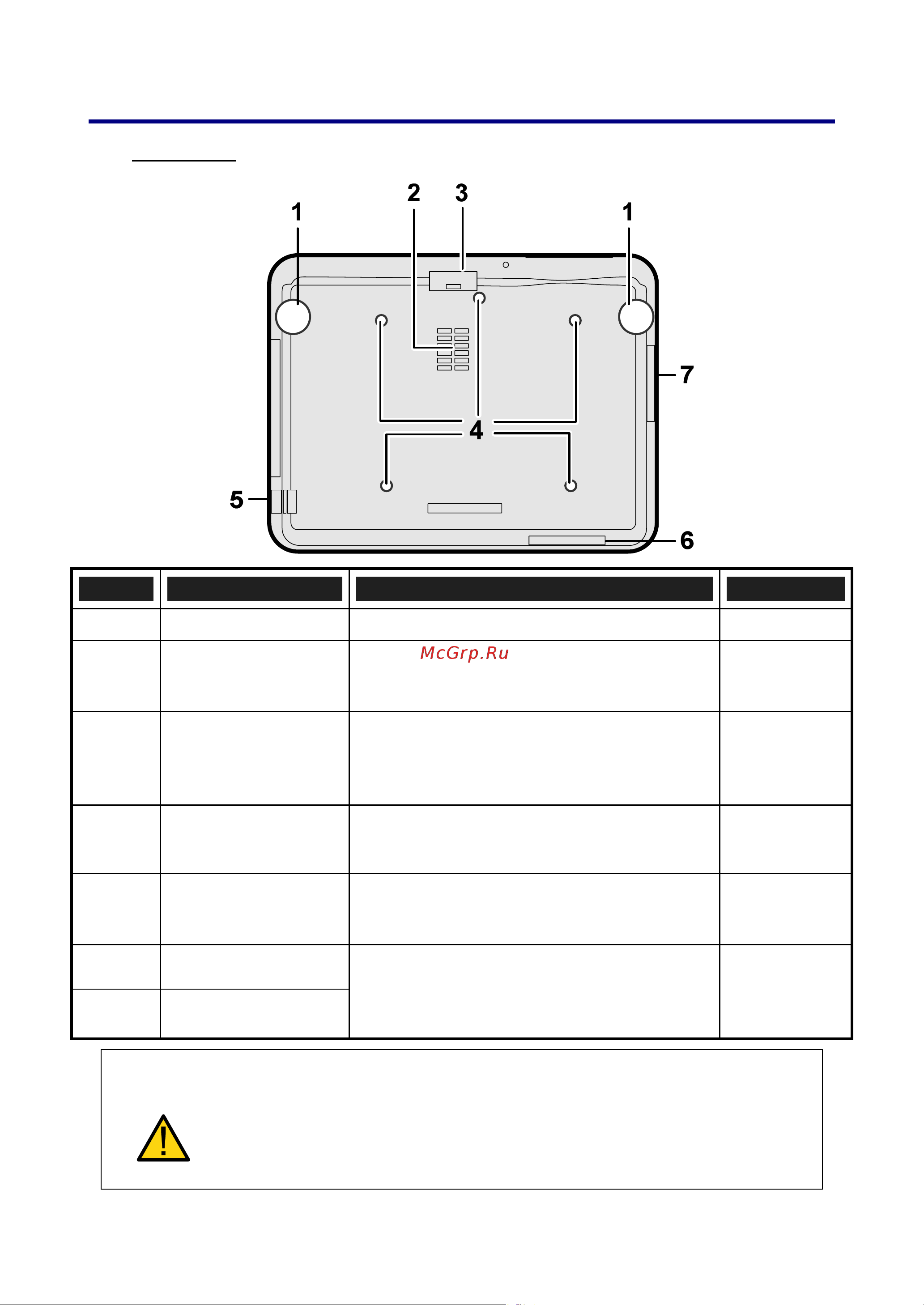

Вид снизу
ПУНКТ НАЗВАНИЕ ЗНАЧЕНИЕ СТР.
1.
Регуляторы высоты Для регулировки высоты проектора
45
2.
Входное
вентиляционное
отверстие
Обеспечивает охлаждение цветового
колеса – не перекрывать
—
3.
Передний фильтр
Следите за отсутствием пыли на
вентиляторе – для поддержания
оптимальной производительности
требуется регулярная чистка
108
4.
Отверстия для
крепления к потолку
Информацию о креплении проектора к
потолку можно получить у продавца
—
5.
Гнездо цепочки
замка
безопасности
Для присоединения противо-кражного
устройства – см. раздел
u
Использование замка безопасности
61
6.
Задний фильтр
7.
Боковой фильтр
Следите за отсутствием пыли на
вентиляторах – для поддержания
оптимальной производительности
требуется регулярная чистка
108
ОСТОРОЖНО!
Для монтажа проектора на потолке используйте только рекомендуемые
крепления и болты M4 с длиной резьбы не более 12 мм; для
нормальной вентиляции требуется оставить воздушный зазор 50 см от
проектора до стен и потолка; расстояние от передней и задней стенок
проектора до флуоресцентных ламп должно быть не менее 50 см.
Соблюдайте местные требования к
стационарным установкам.
