5. Использование экранного меню
101
u Описание функций меню Информация
Меню Информация позволяет проверить основные системные параметры проектора.
Меню 'Информация' содержит четыре вкладки.

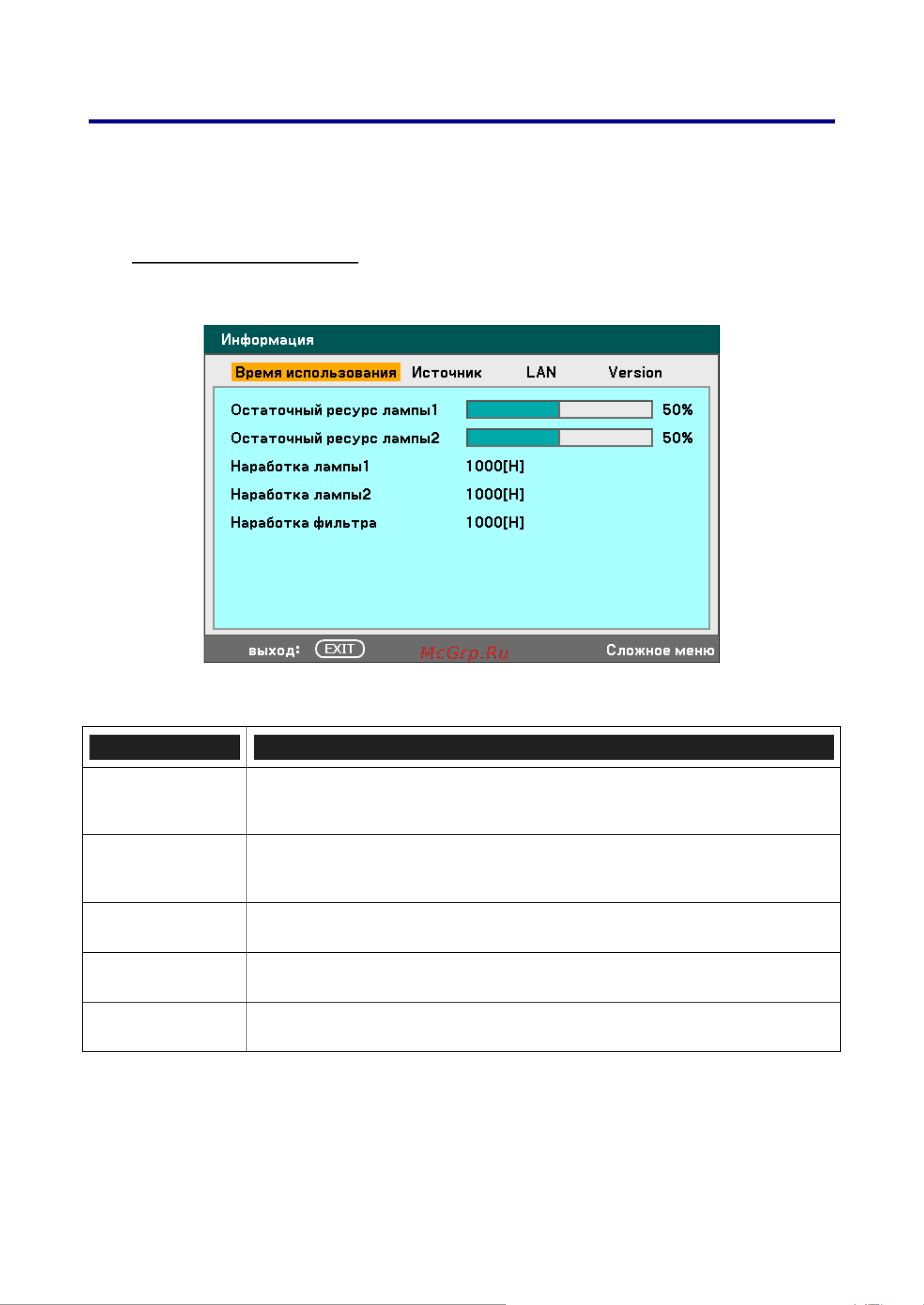

Время использования
Вкладка содержит данные о времени использования и оставшемся ресурсе лампы.
В следующей таблице приведены опции меню и их краткое описание.
ПУНКТ ЗНАЧЕНИЕ
Остаточный
ресурс лампы1
Показывает ресурс лампы 1 в процентах.
Остаточный
ресурс лампы2
Показывает ресурс лампы 2 в процентах.
Наработка
лампы1
Показывает полное время использования лампы 1 (в часах).
Наработка
лампы2
Показывает полное время использования лампы 2 (в часах).
Наработка
фильтра
Показывает полное время использования фильтра (в часах).
