2. Установка и подключение устройств
35
Подключение видеомагнитофона

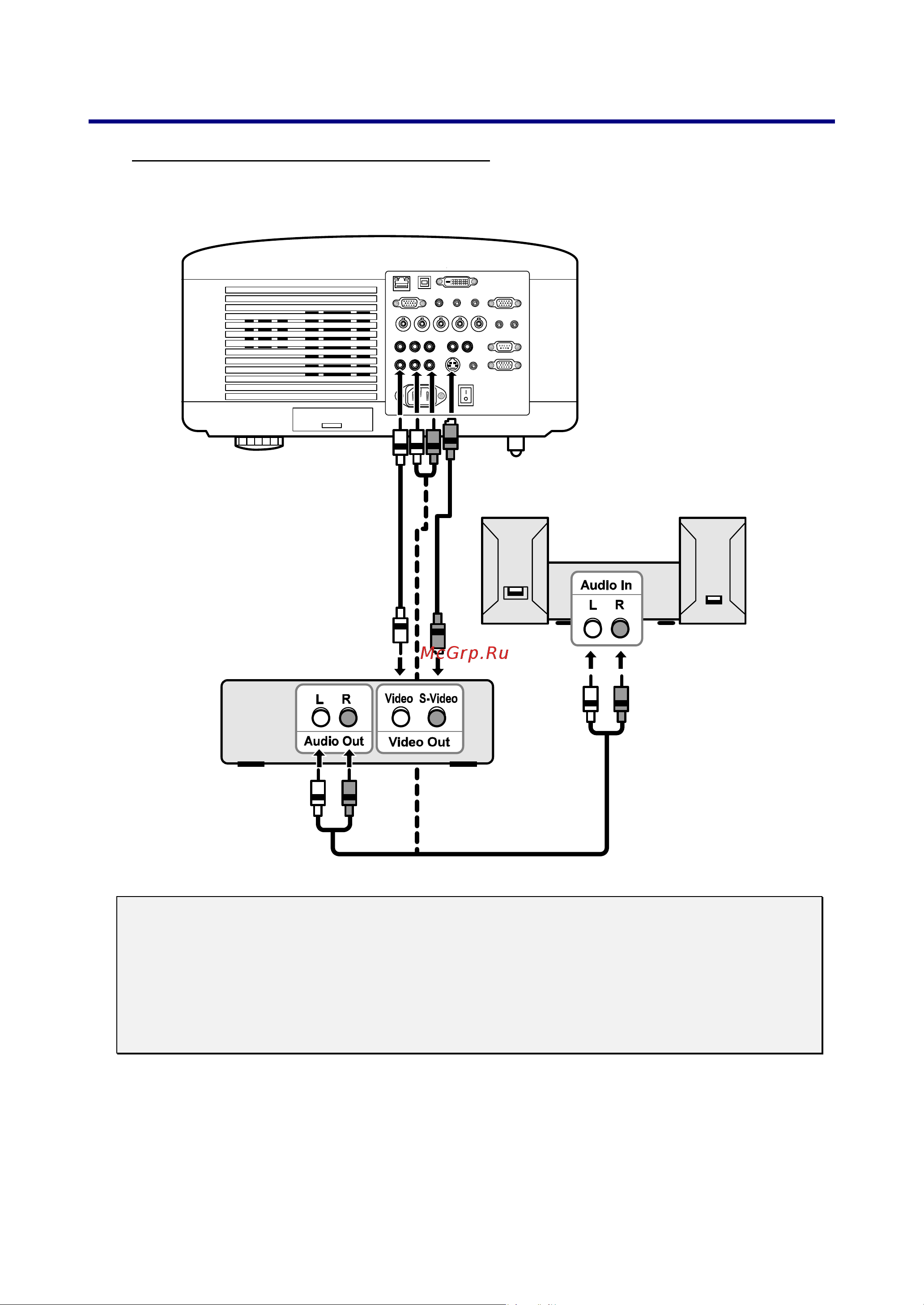

Подключение видеомагнитофона показано на следующей схеме.
ВНИМАНИЕ:
Требования к выводу видеосигнала для видеомагнитофона приведены в
его руководстве пользователя.
Во время быстрой перемотки вперед или назад при использовании
разъемов S-Video или Video изображение может нормально не
отображаться.
Гнездо RCA (AUDIO IN) используется совместно со входами VIDEO и S-VIDEO.
