8. Спецификация
137

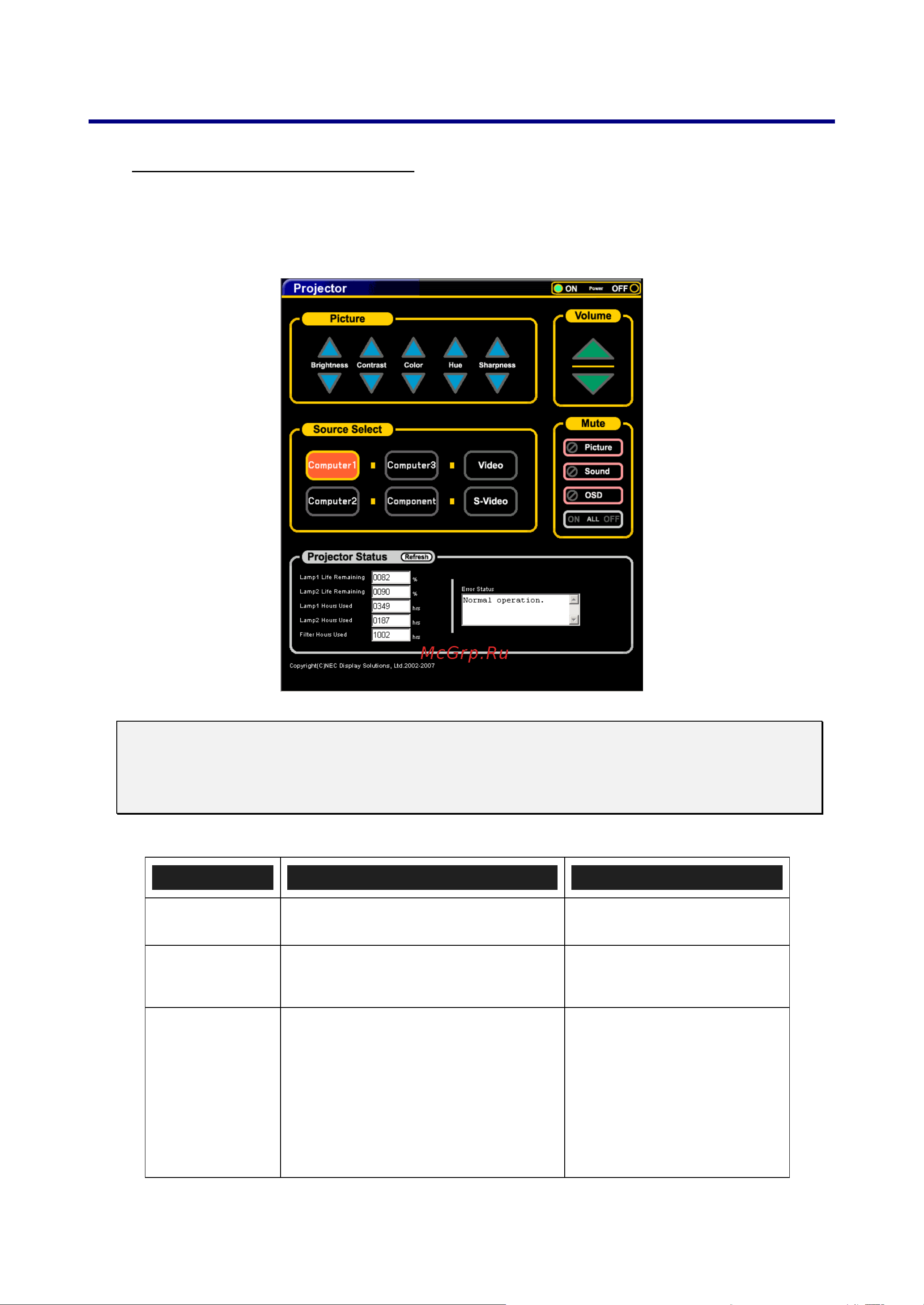

Структура HTTP-сервера
Если проектор подключен к сети и настройки выполнены правильно, в окне веб-
браузера отображается следующая страница:
http:// <the projector's IP address> /index.html
Примечание:
Браузер HTTP может не отображать реальные настройки и параметры
текущего состояния проектора. В этом случае нажмите кнопку
'Обновить' для обновления параметров браузера.
ФУНКЦИЯ НАСТРОЙКА ЗНАЧЕНИЕ
Панель Power On
Off
Обеспечивает управление питанием
проектора.
Панель Volume ▲ – Увеличивает значение настройки
громкости
▼ – Уменьшает значение настройки громкости
Обеспечивает управление
громкостью проектора.
Панель Mute
Picture On – Выключает изображение
Picture Off – Отменяет отключение
изображения
Sound On – Выключает звук
Sound Off – Отменяет отключение звука
OSD On – Выключает экранное меню
OSD Off – Отменяет отключение экранного
меню
All On – Выключает все функции: изображение,
звук и экранное меню
All Off – Отменяет отключение всех функций
Обеспечивает управление
отключением мультимедийных
функций проектора.
