4. Полезные функции
54

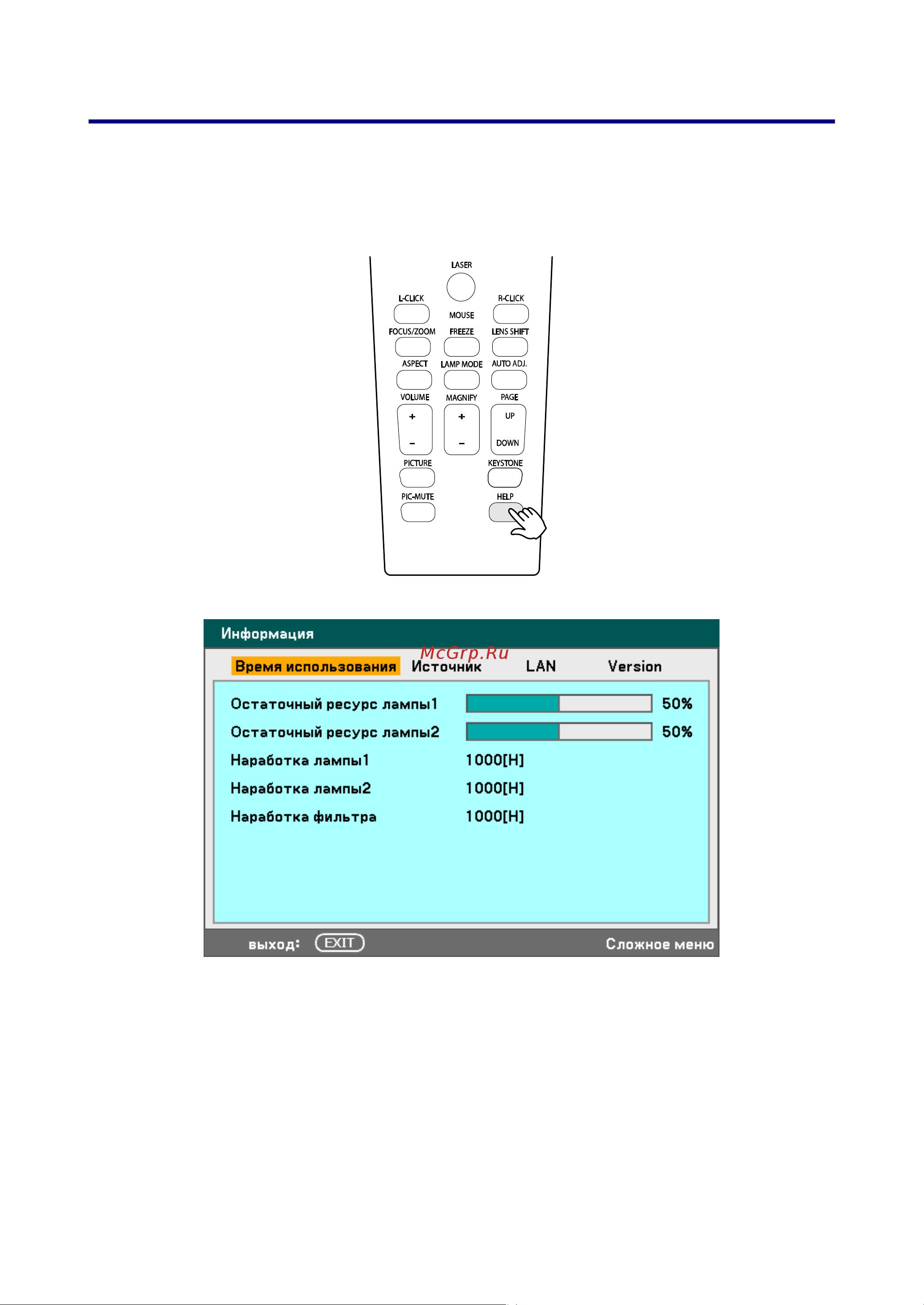

r Получение справочной информации:
Нажмите кнопку Help на пульте ДУ для отображения экрана Информация. Кнопками ◄
и ► выберите нужную вкладку.
