2. Установка и подключение устройств
33

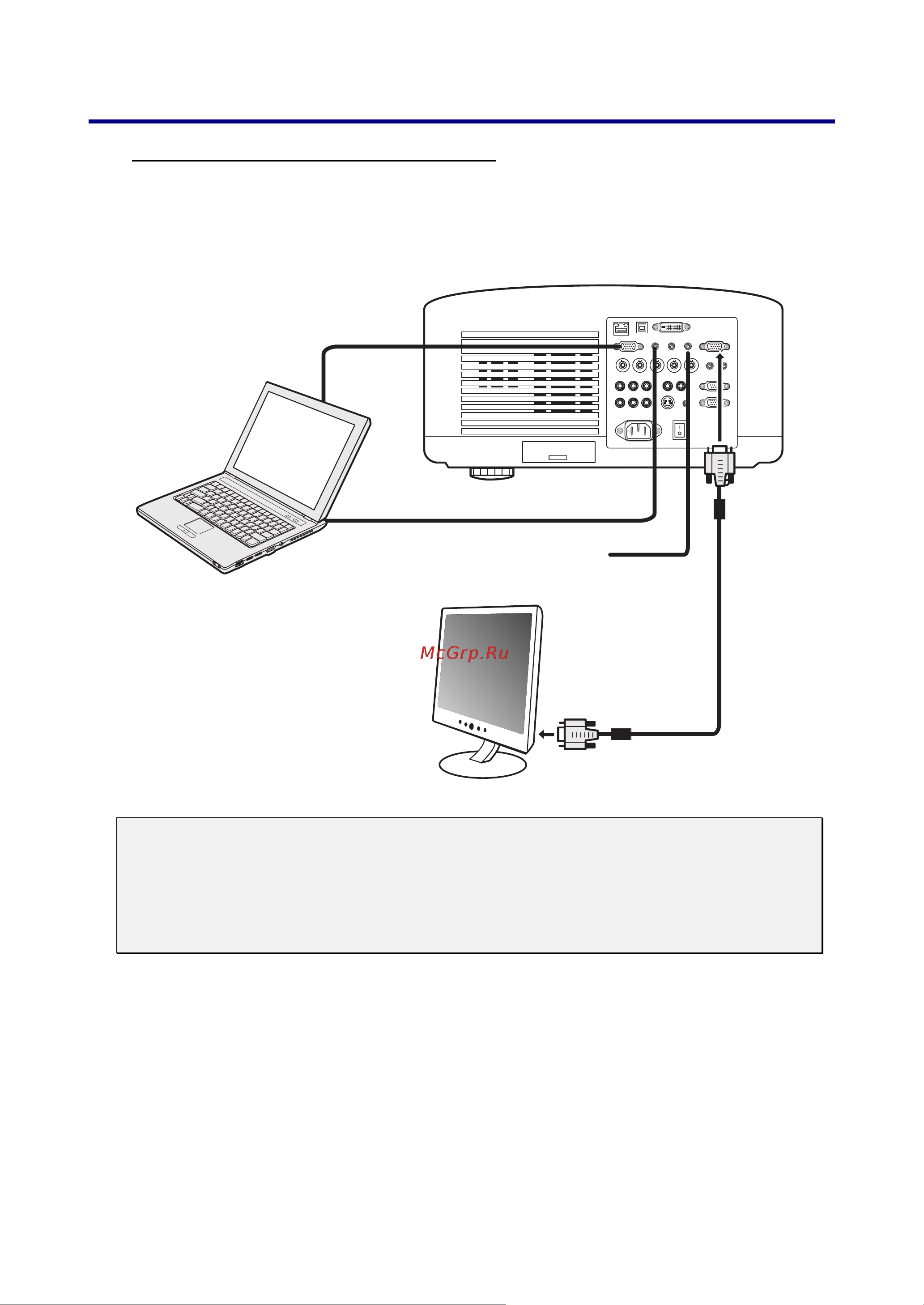

Подключение внешнего монитора
Подключите внешний монитор к проектору через выходной разъем RGB, как
показано ниже (см. пункт 4,
r Элементы панели разъемов на стр. 10).
ВНИМАНИЕ:
• Параллельный вывод на монитор невозможен.
• Выходной разъем MONITOR OUT не позволяет выводить на монитор
цифровой видеосигнал, поступающий с разъема COMPUTER 3 IN.
• При подключении аудиооборудования встроенный динамик проектора
отключается.
К аудиосистеме
