3. Проецирование изображения (общие сведения)
41

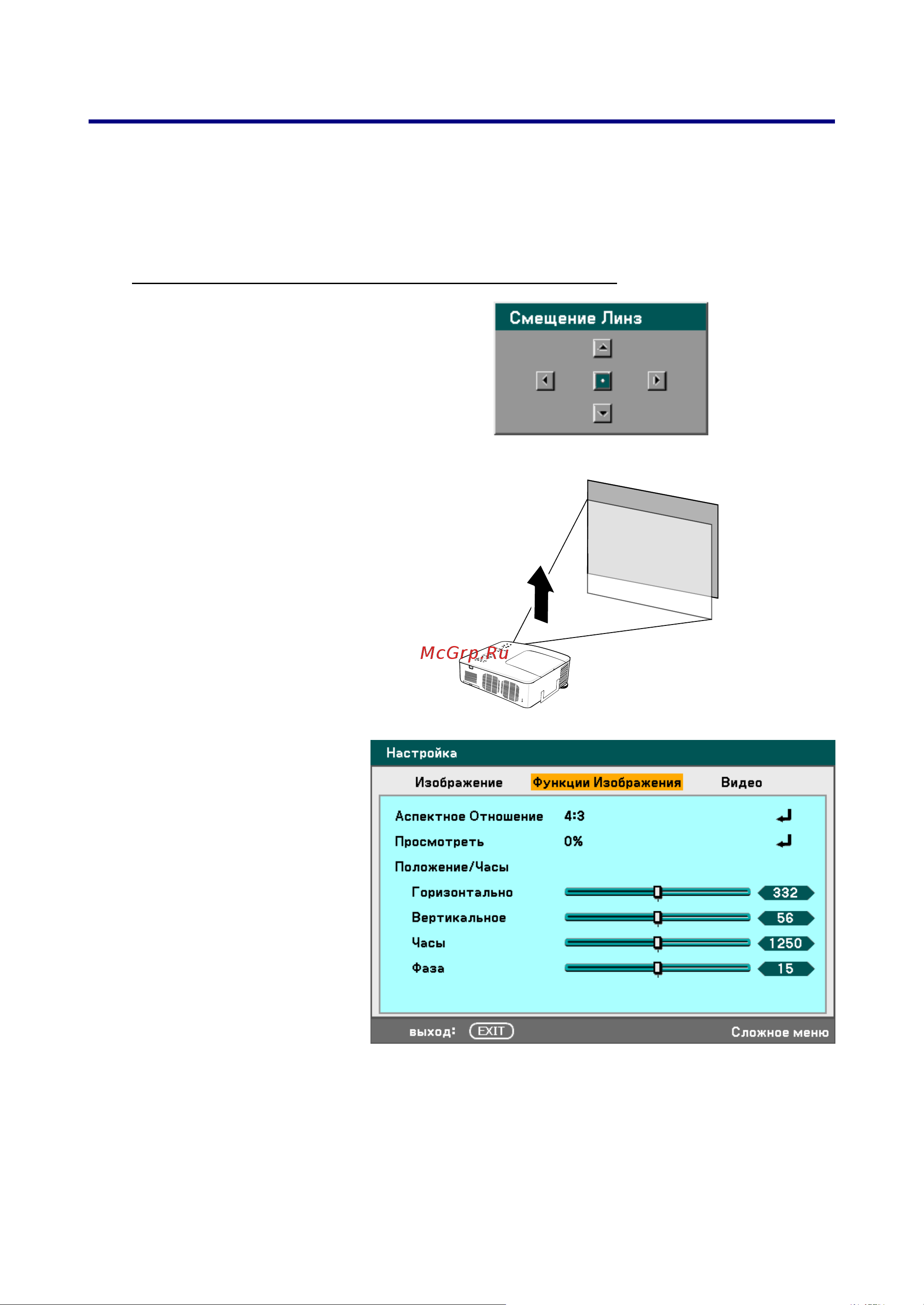

p Регулировка положения и размера изображения
Размер и положение проецируемого изображения можно отрегулировать вручную с
панели управления проектора или с пульта ДУ. Чтобы вручную отрегулировать
положение проецируемого изображения на экране, выполните следующую процедуру.
Ручная регулировка положения изображения
1.
Нажмите на любую из
кнопок манипулятора
курсора для
отображения окна
Смещение Линз.
2.
Для сдвига изображения
в нужную сторону
нажмите
соотвествующую кнопку
курсора. Когда вы
отпустите кнопку
курсора курсор снова
перейдет в центральное
положение.
3.
Для изменения размера
изображения нажмите
кнопку Menu и
выберите меню
Настройка кнопками ▲
и ▼. Нажмите кнопку
Enter, чтобы открыть
меню Настройка.
Кнопками ◄ и ►
выберите пункт
Функции
Изображения, затем
кнопками ▲ и ▼
выберите параметр
Aспектное Отношение.
Нажмите кнопку Enter.
