6. Техническое обслуживание
114

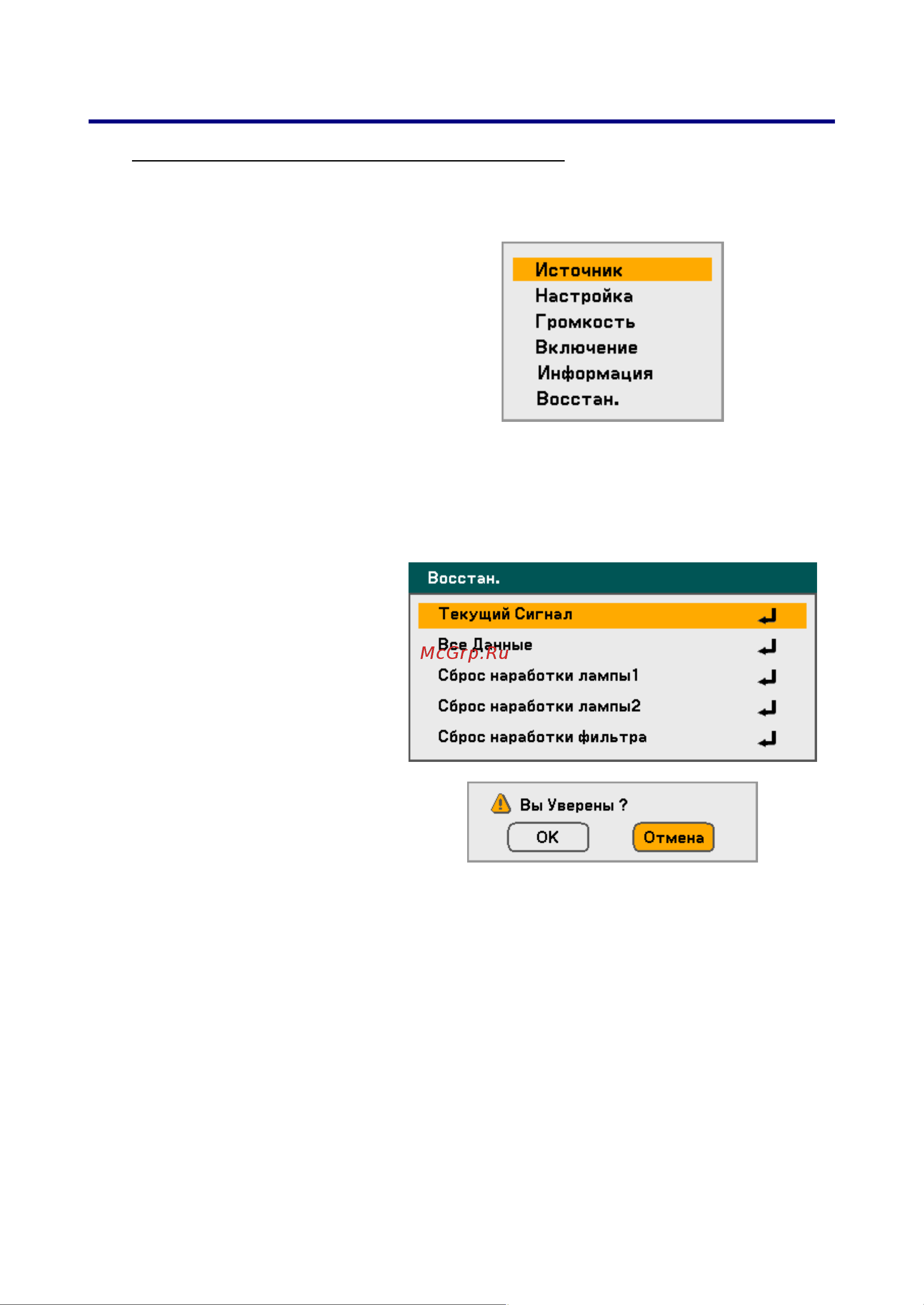

Сброс счетчика времени работы лампы
После замены ламп(ы) счетчик(и) времени работы лампы нужно обнулить. Для
этого выполните следующие действия:
1.
Нажмите кнопку Меnu на
проекторе или пульте ДУ
для входа в меню Main.
2.
Кнопками ▲ и ▼
выберите
меню Восстан. и нажмите
Enter.
3.
На дисплее появится меню
Восстан.. Выберите пункт
Сброс наработки лампы1
или Сброс наработки
лампы2 с помощью
кнопок ▲ и ▼ и нажмите
Enter.
4.
Появится окно
подтверждения. Выберите
OK кнопкой ◄ или ► и
нажмите Enter для сброса
времени работы выбранной
лампы в ноль.
