3. Проецирование изображения (общие сведения)
40

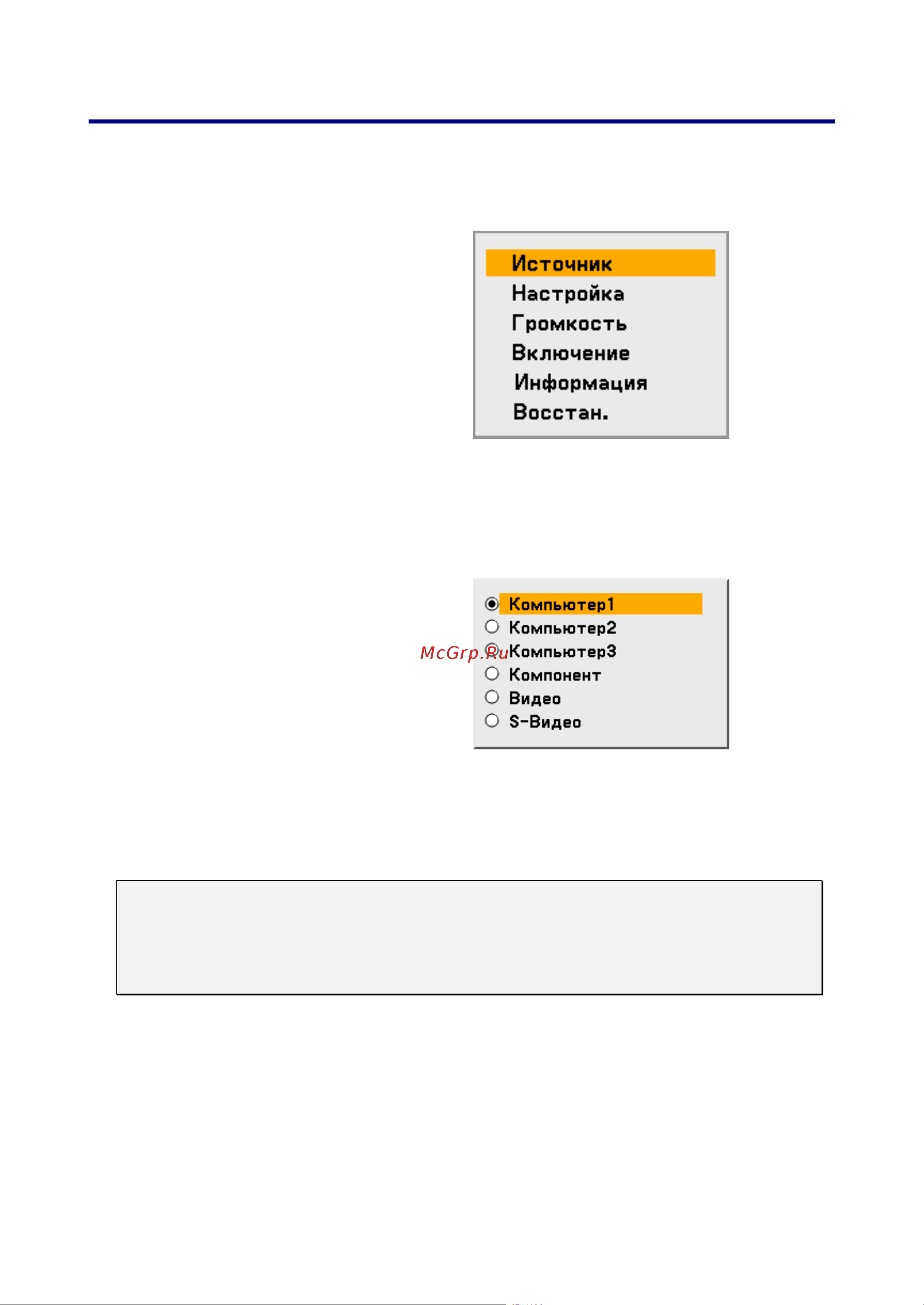

o Выбор источника сигнала
Выбрать источник сигнала можно как с панели управления проектора, так и с пульта ДУ.
Для выбора источника выполните следующие действия:
1.
Нажмите кнопку Меnu
на проекторе или на
пульте ДУ для
отображения меню
Main. Выберите меню
Источник кнопками ▲
и ▼ и нажмите Enter.
ВНИМАНИЕ:
Чтобы вернуться в
режим проецирования
изображения, дважды
нажмите кнопку Exit.
2.
Кнопками ▲ и ▼
выберите нужный
источник и нажмите
Enter.
ВНИМАНИЕ:
При нарушении распознавания сигнала XGA проектором NP4100W,
установите параметр Режим WXGA в состояние Выкл. (см. стр. 99).
Чтобы проверить, восстановилось ли распознавание сигнала, откройте
вкладку Источник в меню Информация. (см. стр. 102)
