5. Использование экранного меню
81
Основной Принцип

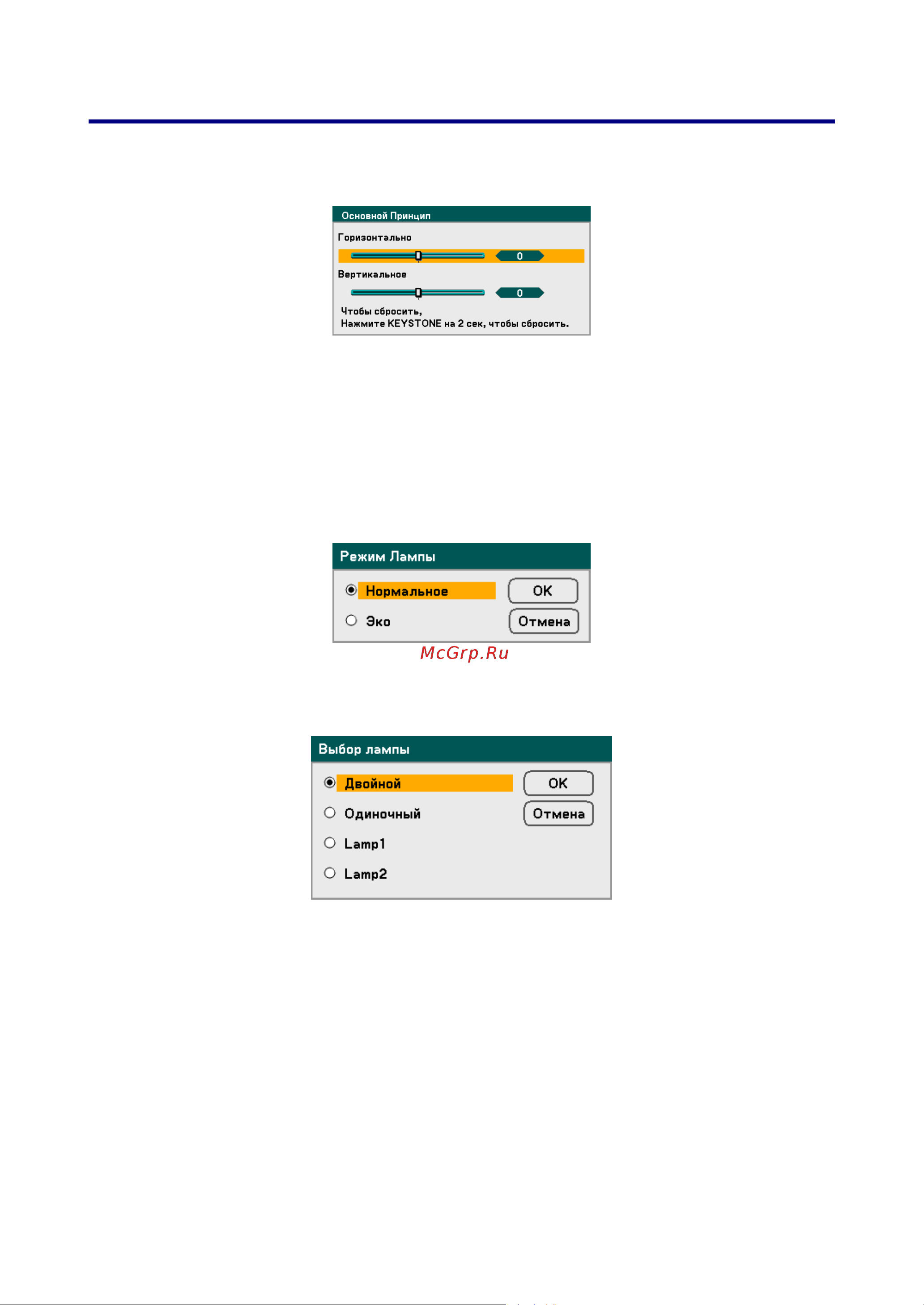

Позволяет настроить коррекцию трапецеидальных искажений.
Кнопками ▲ и ▼ выберите нужную настройку – Горизонтально или Вертикальное,
затем кнопками ◄ и ► добейтесь, чтобы изображение приняло форму
правильного прямоугольника.
Режим Лампы
В окне Режим Лампы выберите режим Нормальное или Эко. В Экономичном
режиме увеличивается срок службы ламп и уменьшается шум вентиляторов.
Выбор лампы
Выбор ламп, используемых для проецирования изображения.
Возможны следующие настройки:
Двойной – Горят обе лампы: Lamp1 и Lamp2.
Одиночный – Горит одна лампа: Lamp1 или Lamp2 (поочередно). Параметр также
переключает проектор на другую лампу согласно настройке
'Интервал лампы'.
Lamp1 – Горит Lamp1.
Lamp2 – Горит Lamp2.
