4. Полезные функции
56

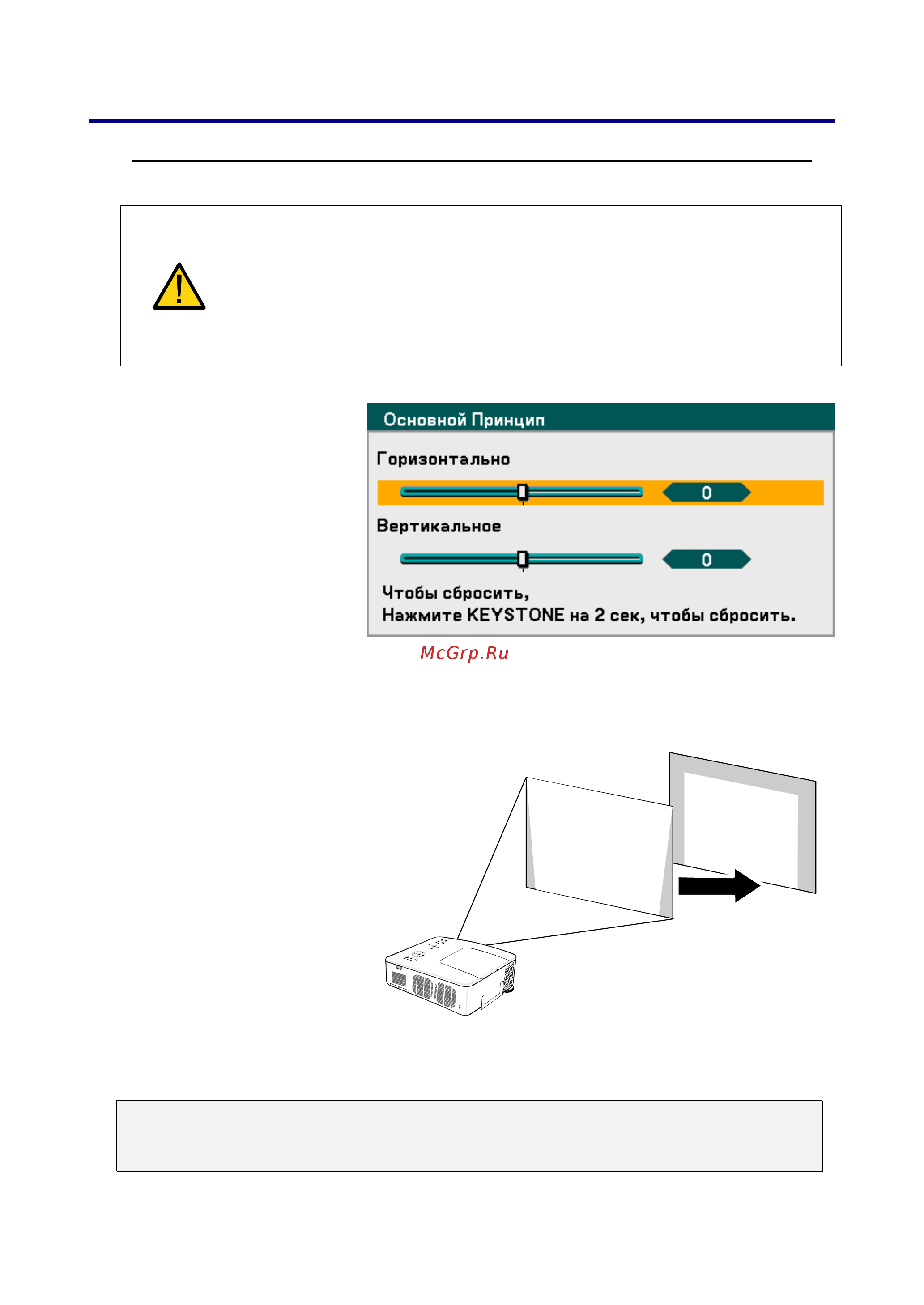

Настройка коррекции трапецеидальных искажений с пульта ДУ
ВАЖНО!
Для коррекции трапецеидальных искажений установите смещение
объектива в следующие положения.
• Горизонтально: центральное положение объектива.
• Вертикальное: нижний край проецируемого изображения на
уровне высоты центра объектива.
1.
Нажмите кнопку
Keystone для вывода
меню Основной
Принцип.
2.
Отрегулируйте значения
ползунков
Горизонтально и
Вертикальное с
помощью кнопок
▲▼◄►.
3.
Отрегулируйте значения
ползунков так, чтобы
изображение на экране
стало прямоугольным
(см. диаграмму).
4.
Нажмите Exit, чтобы
вернуть изображение на
экран.
ВНИМАНИЕ:
Прижмите кнопку Keystone на 2 секунды для сброса настроек коррекции
трапецеидальности к заводским установкам.
