4. Полезные функции
52
q Изменение режима лампы
Проектор имеет два режима работы лампы: Нормальное и Эко. Обычно в
повседневной практике используется режим Нормальное режим, а режим Эко
применяется для экономии электроэнергии и продления срока службы лампы. Для
изменения режима лампы, выполните следующие действия.

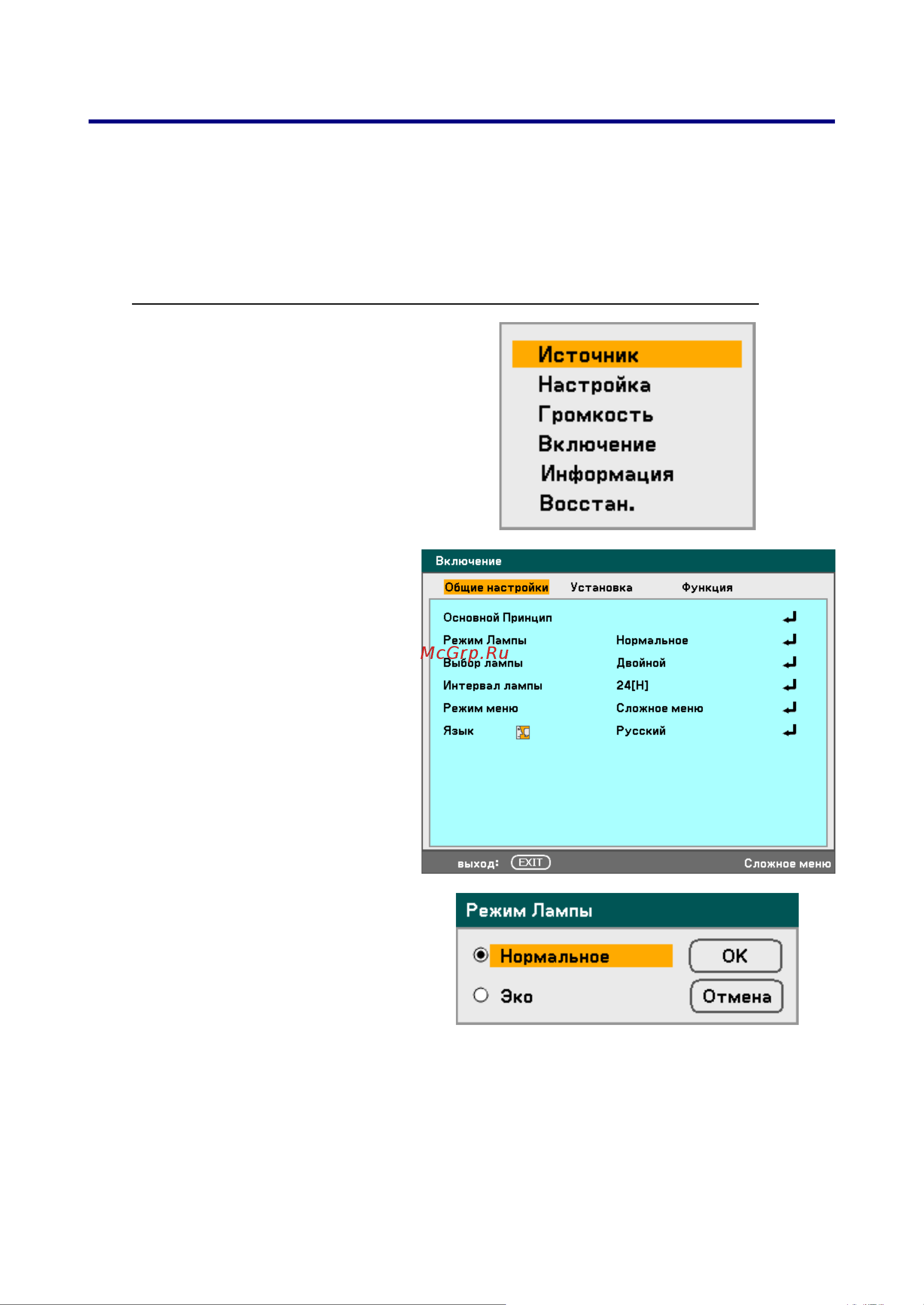

Изменение режима лампы с панели управления проектора
1.
Нажмите кнопку Menu на
проекторе для отображения
меню Main. Выберите меню
Включение кнопками ▲ и ▼,
и нажмите Enter.
2.
Выберите вкладку Общие
настройки кнопками ◄ и ► и
выберите пункт Режим
Лампы с помощью кнопок ▲
и ▼. Нажмите Enter.
3.
В окне Режим Лампы
выберите Нормальное или
Эко с помощью кнопок ▲ и
▼. Выберите OK и нажмите
кнопку Enter.
