3. Проецирование изображения (общие сведения)
47

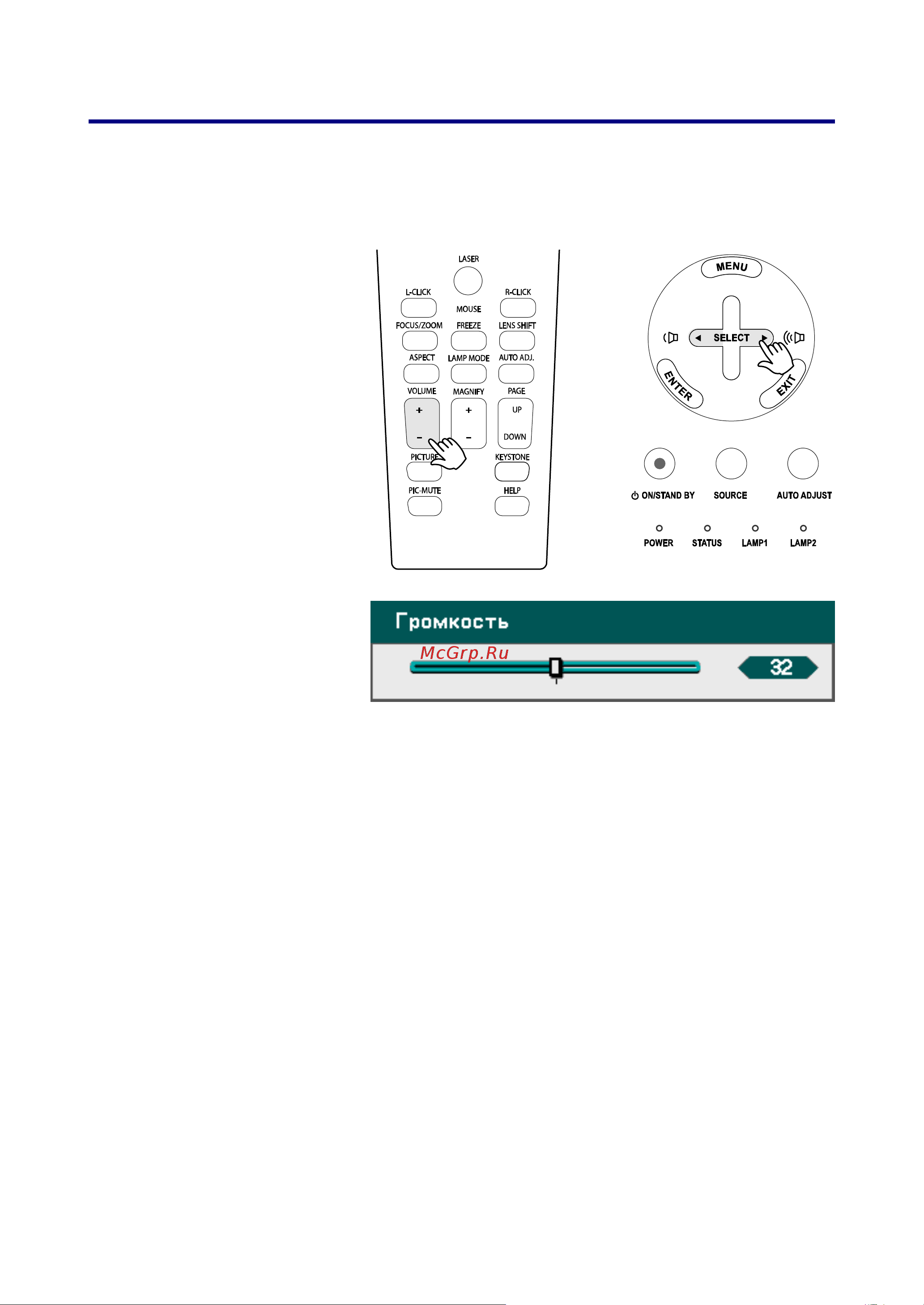

r Регулировка громкости
Громкость можно отрегулировать как с панели управления проектора, так и с пульта ДУ.
Для этого выполните следующие действия:
1.
Нажмите одну из кнопок
Volume +/-
(Громче/Тише) на
пульте ДУ или кнопку
Вправо/Влево на
манипуляторе курсора
на панели управления
экранным меню.
Уровень громкости
отображается на экране.
2.
Отрегулируйте
громкость кнопками
Volume +/-
(Громче/Тише) на
пульте ДУ или
кнопками
манипулятора курсора
на проекторе.
