5. Использование экранного меню
98

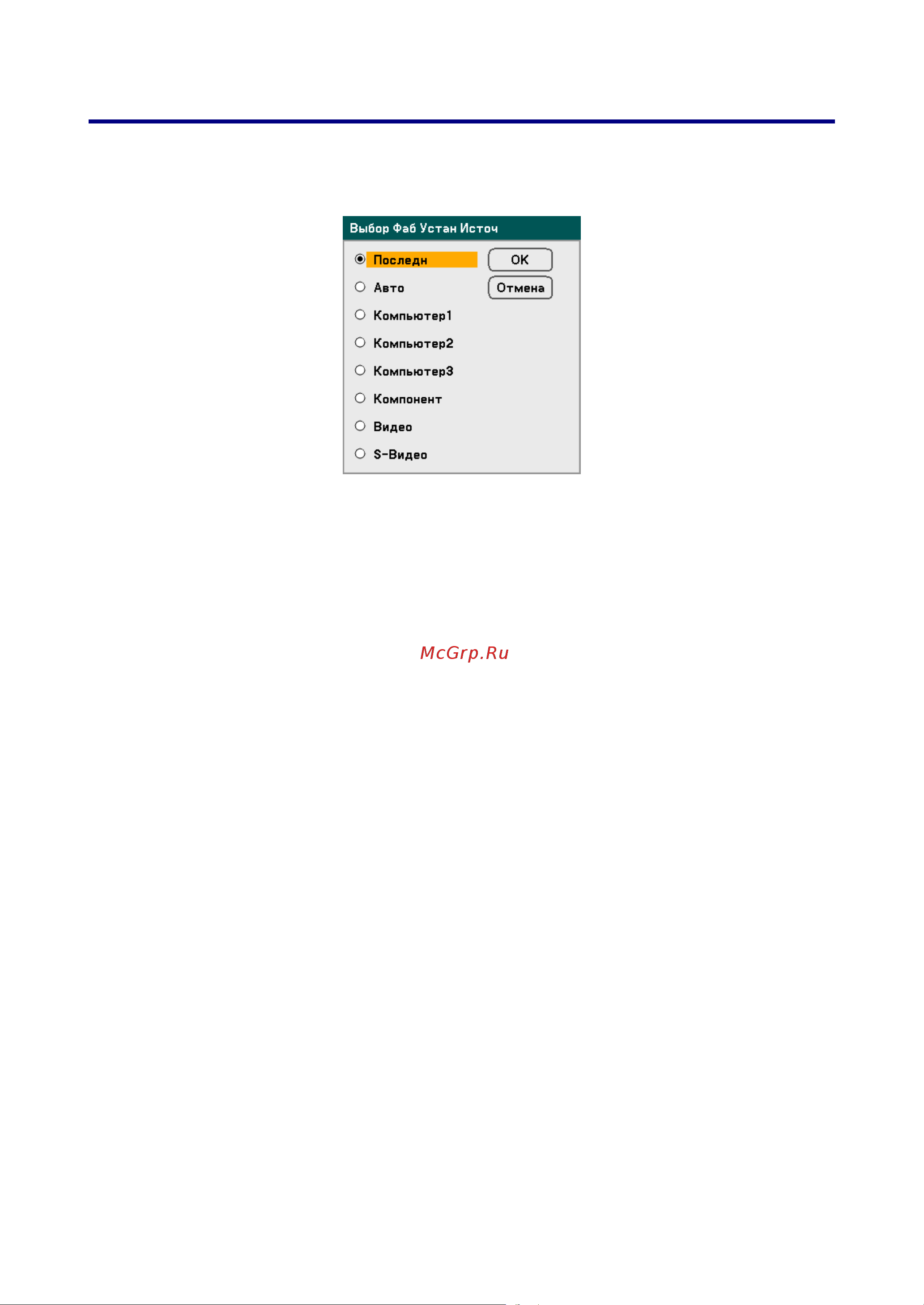

Выбор Фаб Устан Источ
Основной видеовход при включении проектора выбирается в качестве активного
видеовхода.
Последн – Активным видеовходом становится последний использовавшийся
видеовход.
Авто – Автоматическое обнаружение активного видеовхода.
Компьютер1/2/3 – В качестве активного видеовхода выбирается вход компьютера:
Компьютер1, 2 или 3.
Компонент – В качестве активного видеовхода выбирается вход Компонент.
Видео – Активным видеовходом становится последний вход Видео.
S-Видео – Активным видеовходом становится последний вход S-Видео.
