5. Использование экранного меню
84
Режим меню

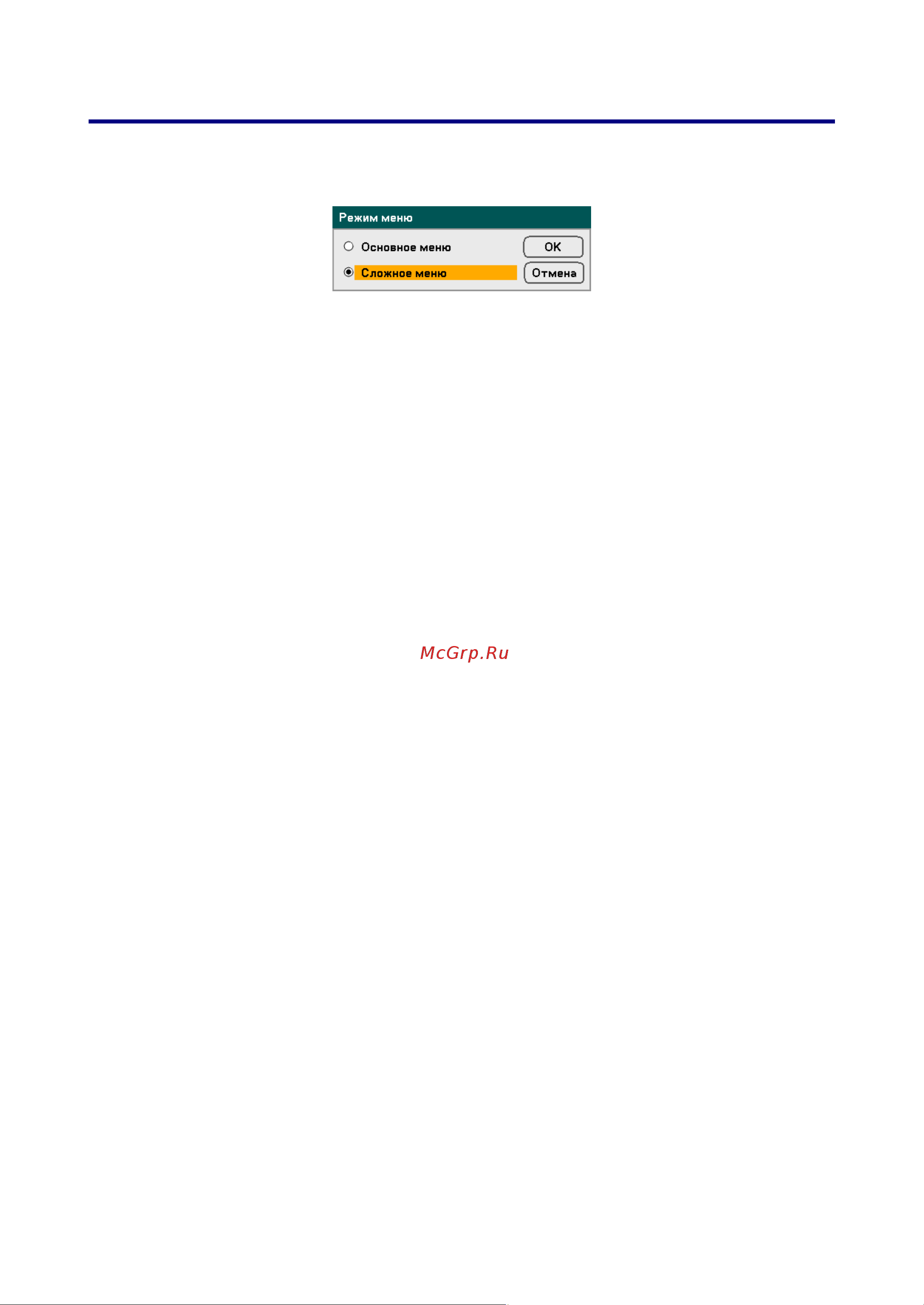

Выбор режима эранного меню.
Возможны следующие настройки:
Основное меню – Экранное меню с минимально возможным набором опций.
Режим удобен для новичков.
Сложное меню – Экранное меню с полным набором имеющихся опций. Режим
удобен для опытных пользователей проекторов.
