5. Использование экранного меню
104
Version
Вкладка Version содержит данные о типе и версии проектора и его программного
обеспечения.

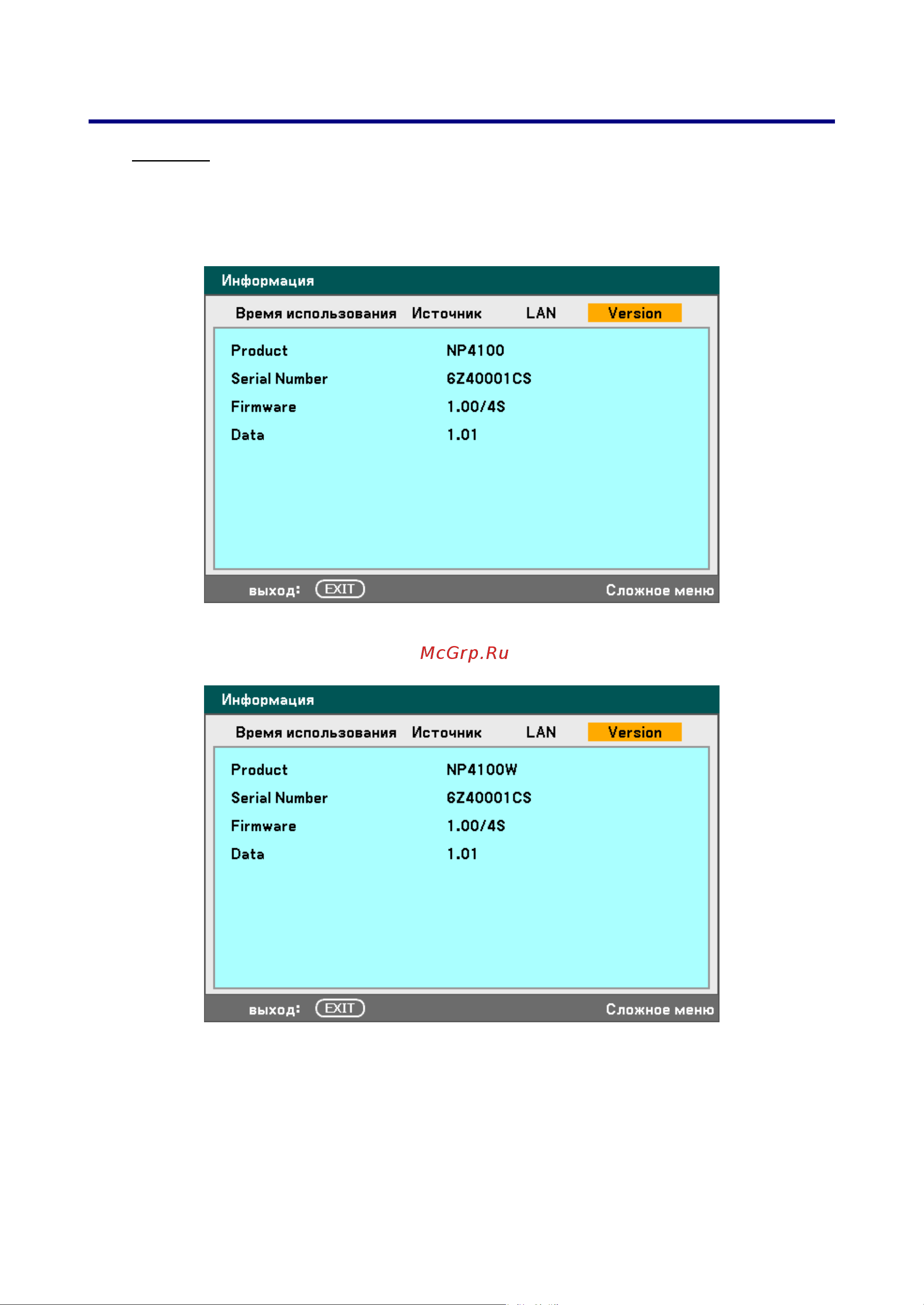

Окно Version для NP4100:
Окно Version для NP4100W:
