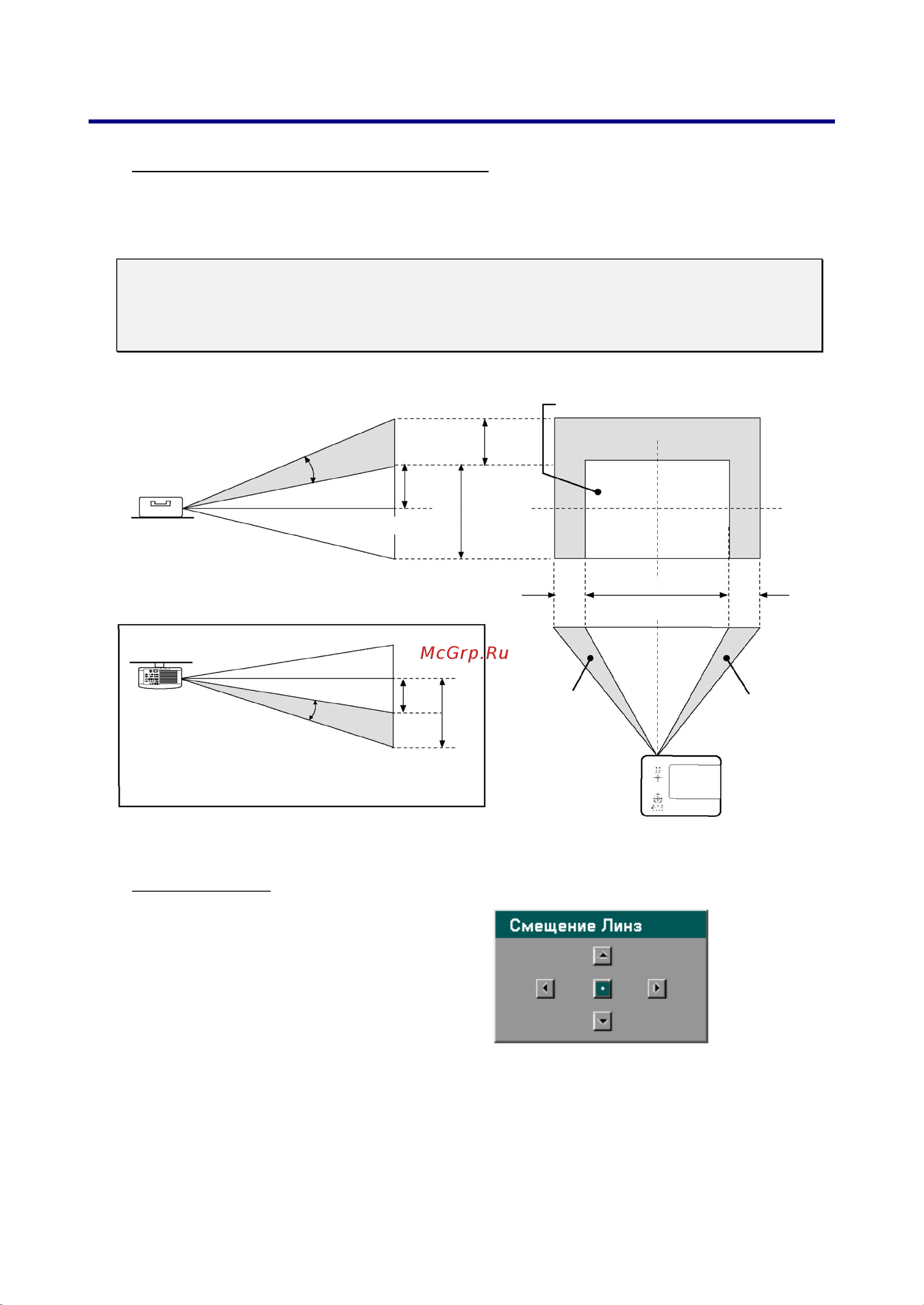

3. Проецирование изображения (общие сведения)
43
Диапазон регулировки объектива
Диапазон регулировки положения объектива зависит от условий, приведенных в
следующей таблице.
ВНИМАНИЕ:
Показанные ниже диаграммы относятся к объективам NP07ZL, NP08ZL,
NP09ZL и NP10ZL. Объектив NP06FL не имеет функции выдвижения
объектива.
Фронтальная проекция (со стола)
Нормальное расположение
Смещение по
вертикали
Макс.
0,5V
Макс.
0,5V
1V
Высота проецируемого
изображения
Фронтальная проекция (с потолка)
Смещение по
вертикали
0,1H
1H
0,1H
Ширина проецируемого
изображения
Смещение
влево
Смещение
вправо
1V
С пульта ДУ
1.
Нажмите кнопку
Смещение Линз для
вывода окна Смещение
Линз.
