3. Проецирование изображения (общие сведения)
44
2.
Для смещения
изображения в нужную
сторону нажмите
соотвествующую кнопку
курсора. Когда вы
отпустите кнопку
курсора, курсор снова
перейдет в центральное
положение.
3.
Для изменения размера
изображения нажмите
кнопку Aspect для
вывода окна Aспектное
Отношение.
ВНИМАНИЕ:
Проекторы NP4100 и
NP4100W имеют разный
набор значений
параметра Aспектное
Отношение.
4.
Выберите нужный
формат изображения
кнопками ▲ и ▼ и
нажмите Enter.
5.
Нажмите Exit, чтобы
вернуть изображение на
экран.

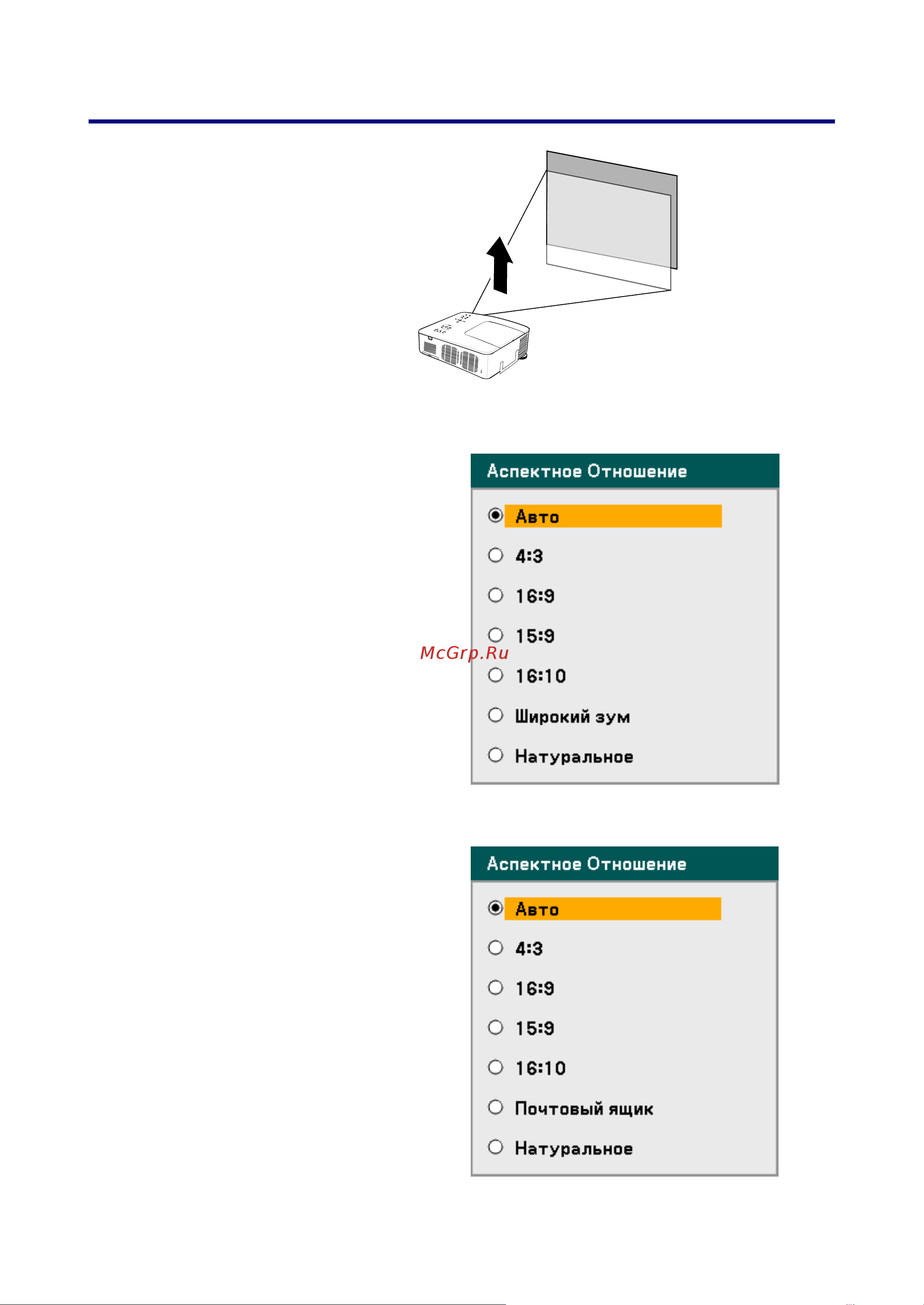

Выбор формата кадра (NP4100)
Выбор формата кадра (NP4100W)
