5. Использование экранного меню
72
Просмотреть
Видеоизображения обычно выходят за пределы проецируемого кадра. При этом
вблизи границ изображения возможно появление искажений. Меню Просмотреть
позволяет задать размер обрезаемой области на границах кадра.
Выбор значения бланкирования в диапазане 0 – 15% для компенсации граничных
искажений для различых размеров экрана.

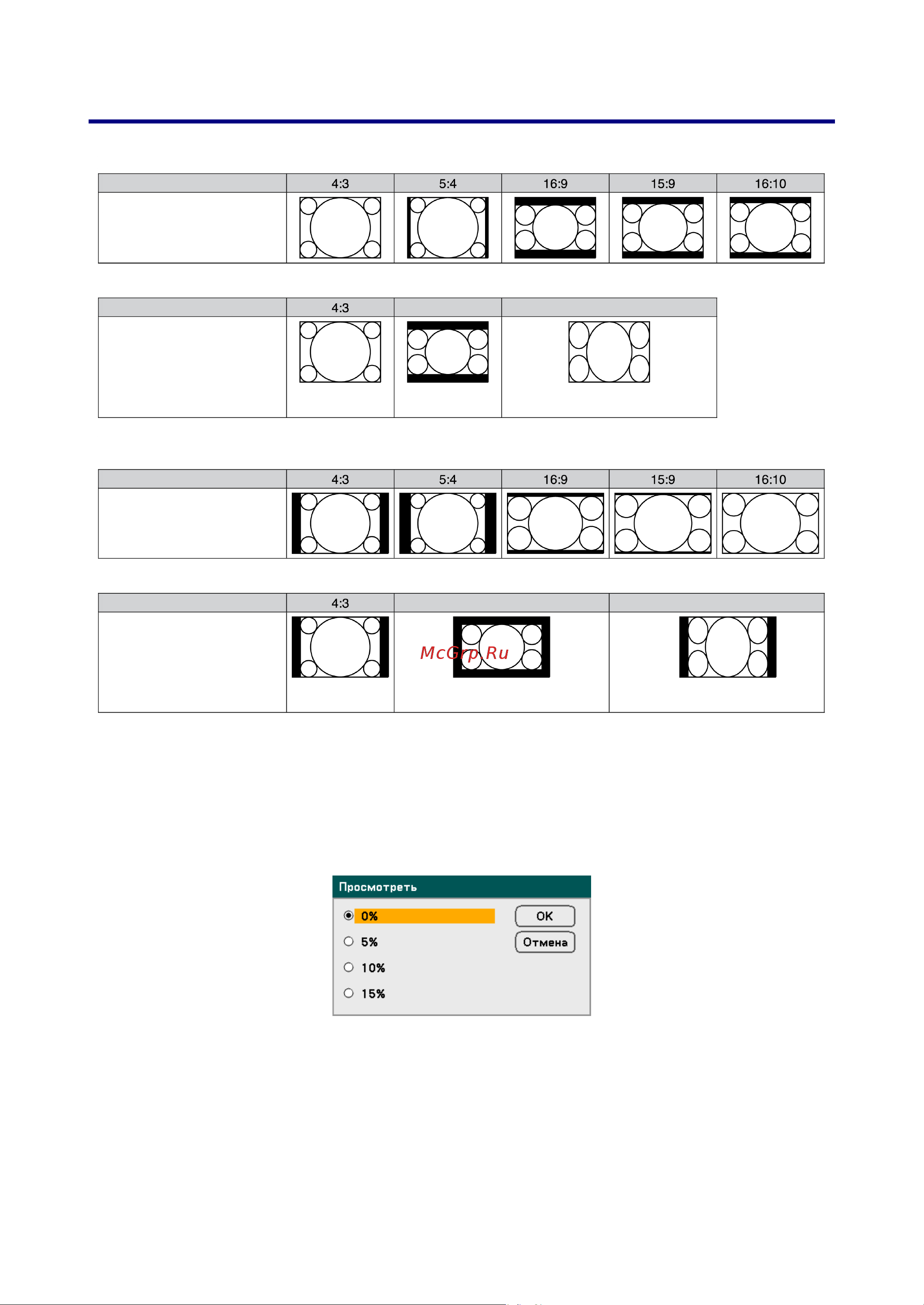

NP4100
[Цифровой сигнал]
Формат входного сигнала
Иллюстрация
автоматического определения
подходящего формата
изображения
[Видеосигнал]
Формат входного сигнала
Иллюстрация
автоматического определения
формата изображения
NP4100W
[Цифровой сигнал]
Формат входного сигнала
Иллюстрация
автоматического определения
подходящего формата
изображения
[Видеосигнал]
Формат входного сигнала
Иллюстрация
автоматического определения
формата изображения
Почтовый ящик Сжатие
Почтовый ящик Сжатие
