5. Использование экранного меню
96

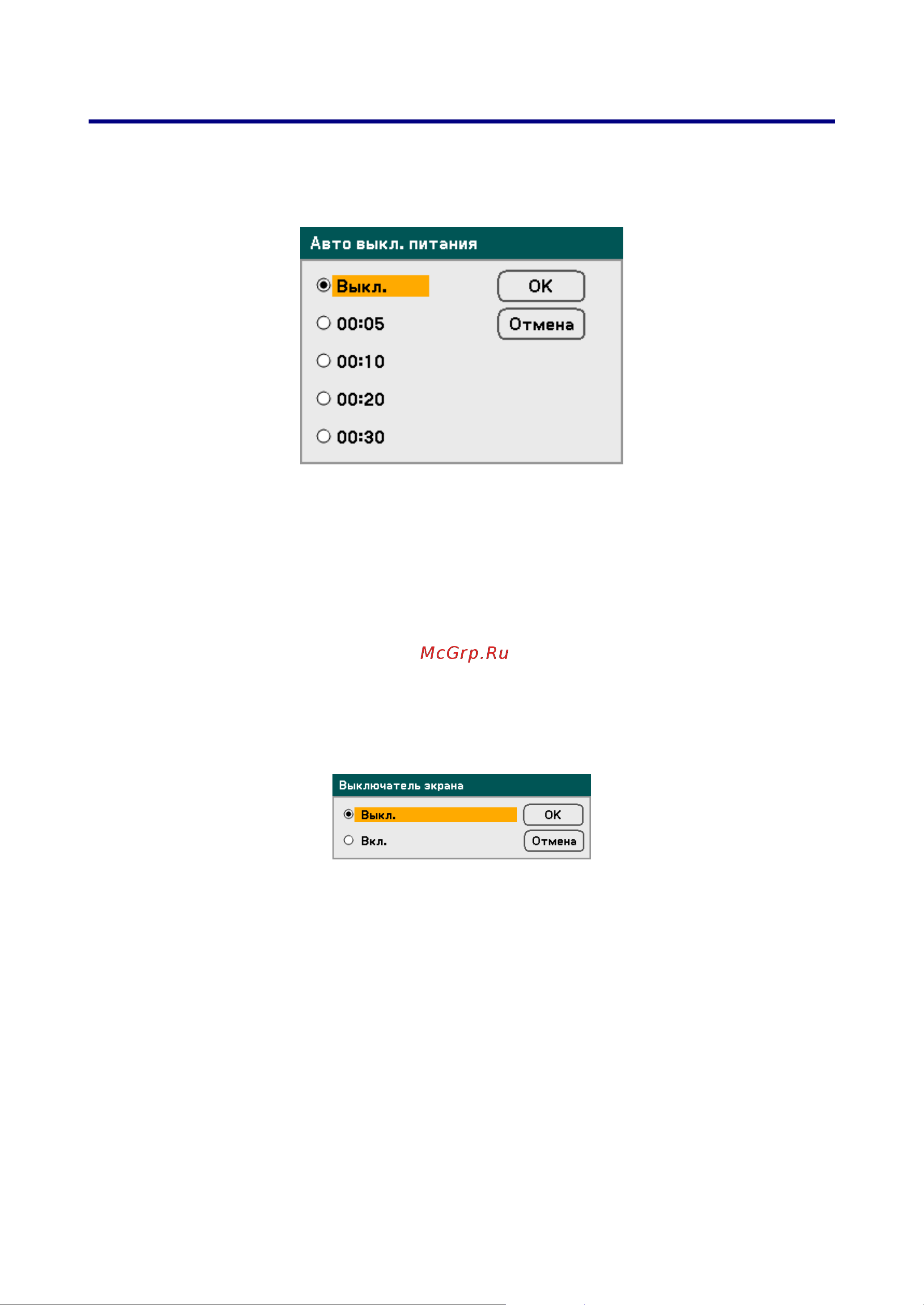

Авто выкл. питания
При выборе настройки Автоотключение проектор будет автоматически выключаться, при
отсутствии сигнала на всех входах в течение заданного времени.
Возможны следующие настройки:
Выкл.
00:05
00:10
00:20
00:30
Выключатель экрана
Настройка позволяет проектору автоматически развертывать экран при включении
проектора. После выключения проектора стартер экрана прекращает посылать
сигнал механизму развертывания экрана и экран сворачивается.
