4. Полезные функции
55
s Регулировка положения и частоты синхронизации
Положение, частоту синхронизации, фазу и коррекцию трапецеидальных искажений
можно отрегулировать вручную с панели управления проектора или с пульта ДУ. Чтобы
вручную настроить коррекцию трапецеидальных искажений, выполните следующую
процедуру.

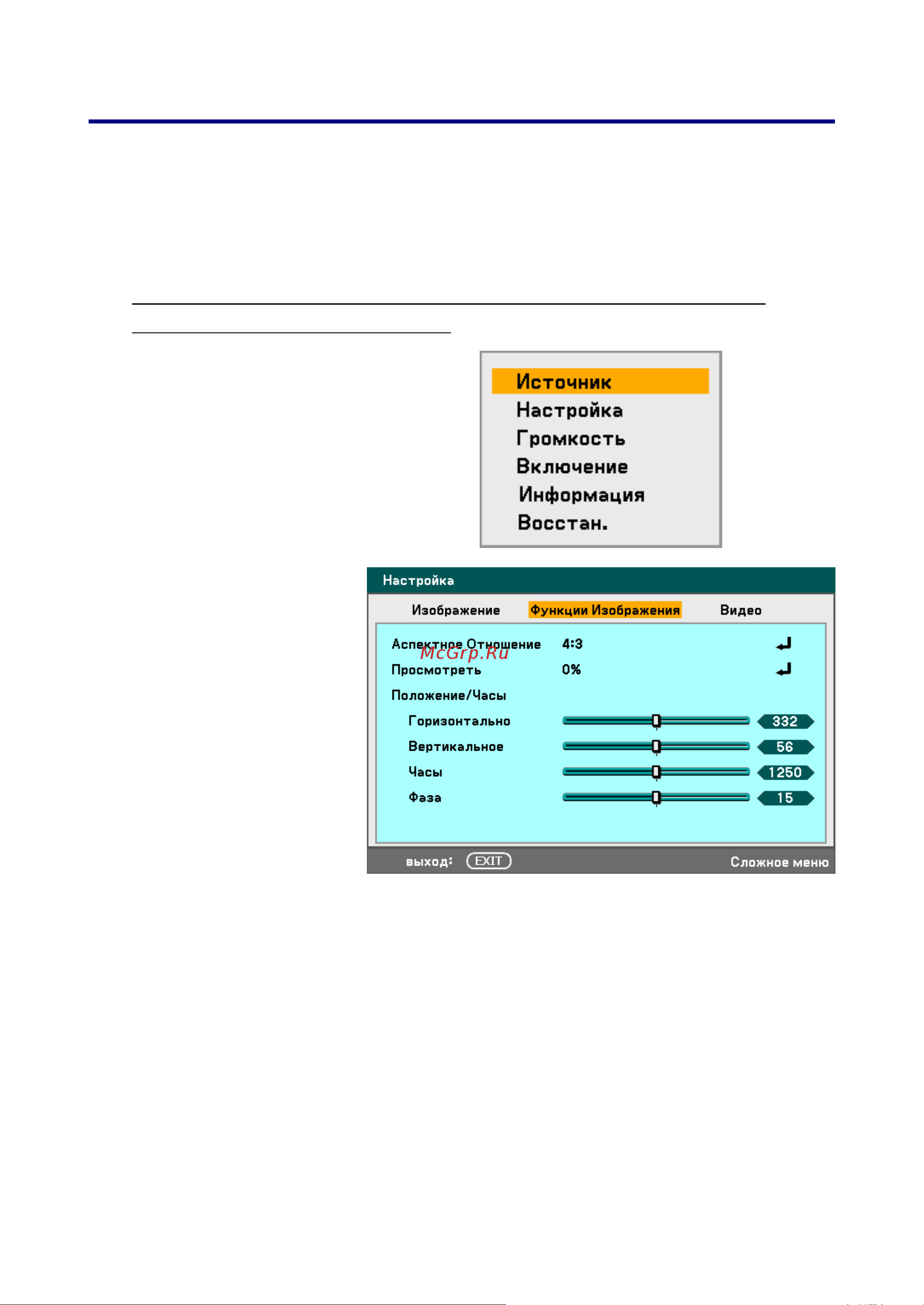

Регулировка положения, частоты синхронизации и фазы с
панели управления проектора
1.
Нажмите кнопку Меню
для вывода меню Main.
Выберите меню
Настройка кнопками ▲
и ▼ и нажмите Enter
для вывода меню
Настройка.
2.
Кнопками ◄ и ►
выберите пункт
'Параметры
изображения' в меню
Настройка, затем
кнопками ▲ и ▼
выберите параметр
Горизонтально,
Вертикальное, Часы
или Фаза.
3.
Отрегулируйте значение
ползунков
Горизонтально,
Вертикальное, Часы и
Фаза с помощью кнопок
▲▼◄►.
4.
Нажмите Exit, чтобы
вернуть изображение на
экран.
