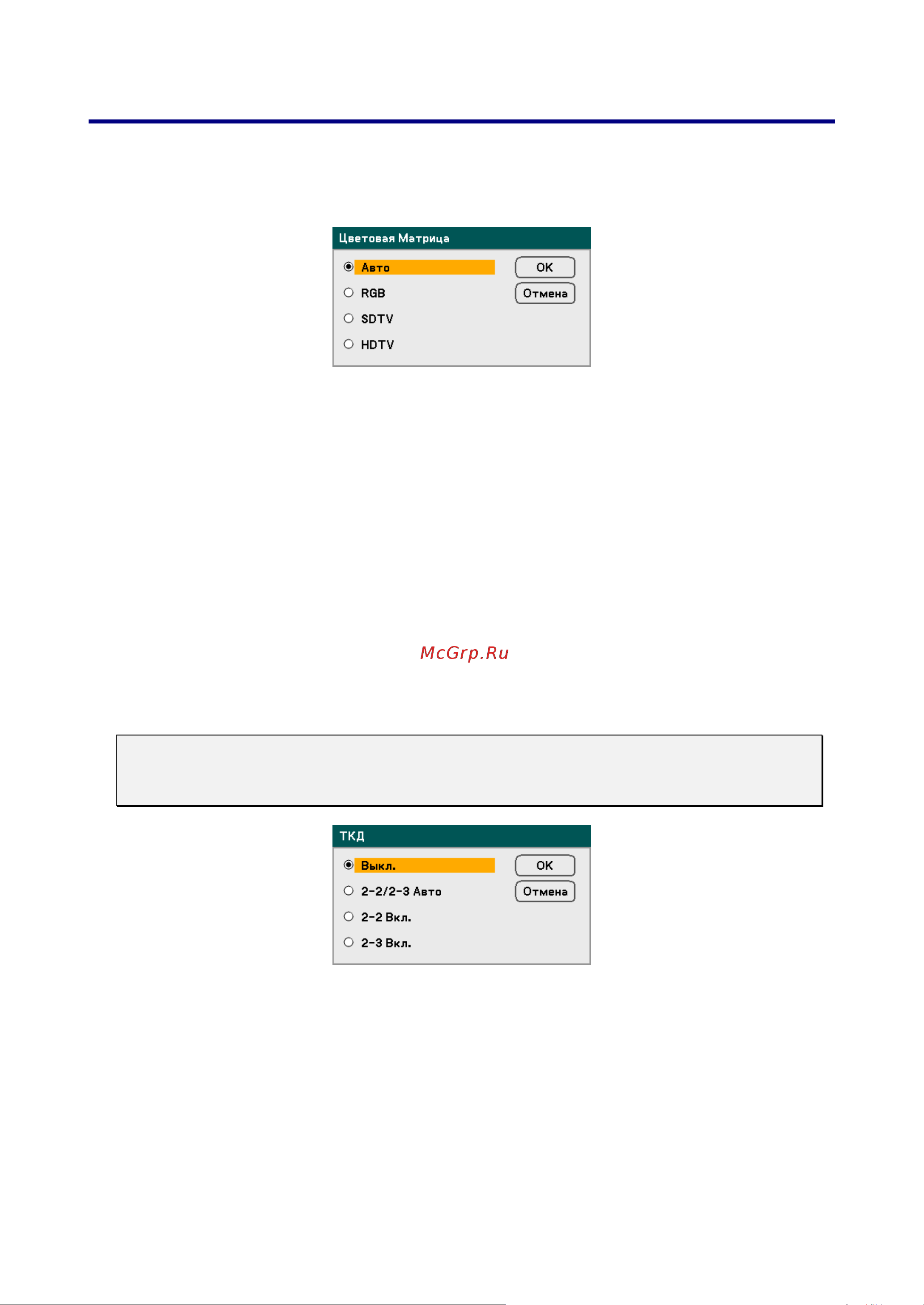

5. Использование экранного меню
75
Цветовая Матрица
Парметр Цветовая Матрица определяет количество трехцветных (RGB)
компонентов в одной точке цветового пространства.
Возможны следующие настройки:
Auto – Автоматический выбор матрицы цветов.
RGB – Режим RGB, используется в кино- и фотокамерах и компьютерных
мониторах.
SDTV – Установка матрицы цветов в режим телевидения стандартной четкости
(SDTV).
HDTV – Установка матрицы цветов в режим телевидения высокой четкости (HDTV).
ТКД
Метод ТКД используется для преобразования кинофильма в формат телевизионного
видеофильма. В этом процессе к фильму добавляются дополнительные кадры для
повышения частоты кадров.
ВНИМАНИЕ:
Эта функция доступна только если включен режим деинтерлейса и
выбран сигнал SDTV.
Возможны следующие настройки:
Выкл. – Режим телекино выключен.
2-2/2-3 Авто – Автоматическое распознавание метода коррекции фильма.
2-2 Вкл. – Телекино с использованием метода коррекции "2-2".
2-3 Вкл. – Телекино с использованием метода коррекции "2-3".
