4. Полезные функции
58
t Защита от несанкционированного использования
проектора
Проектор имеет встроенную систему защиты, обеспечивающую блокировку панелей
управления экранным меню и функций дистанционого управления. Эта система
защиты не имеет пароля 'по умолчанию'; поэтому при первом включении системы
защиты пользователь должен сначала задать пароль доступа.
Блокировка проектора
Для настройки пароля доступа, выполните следующие действия:
1.

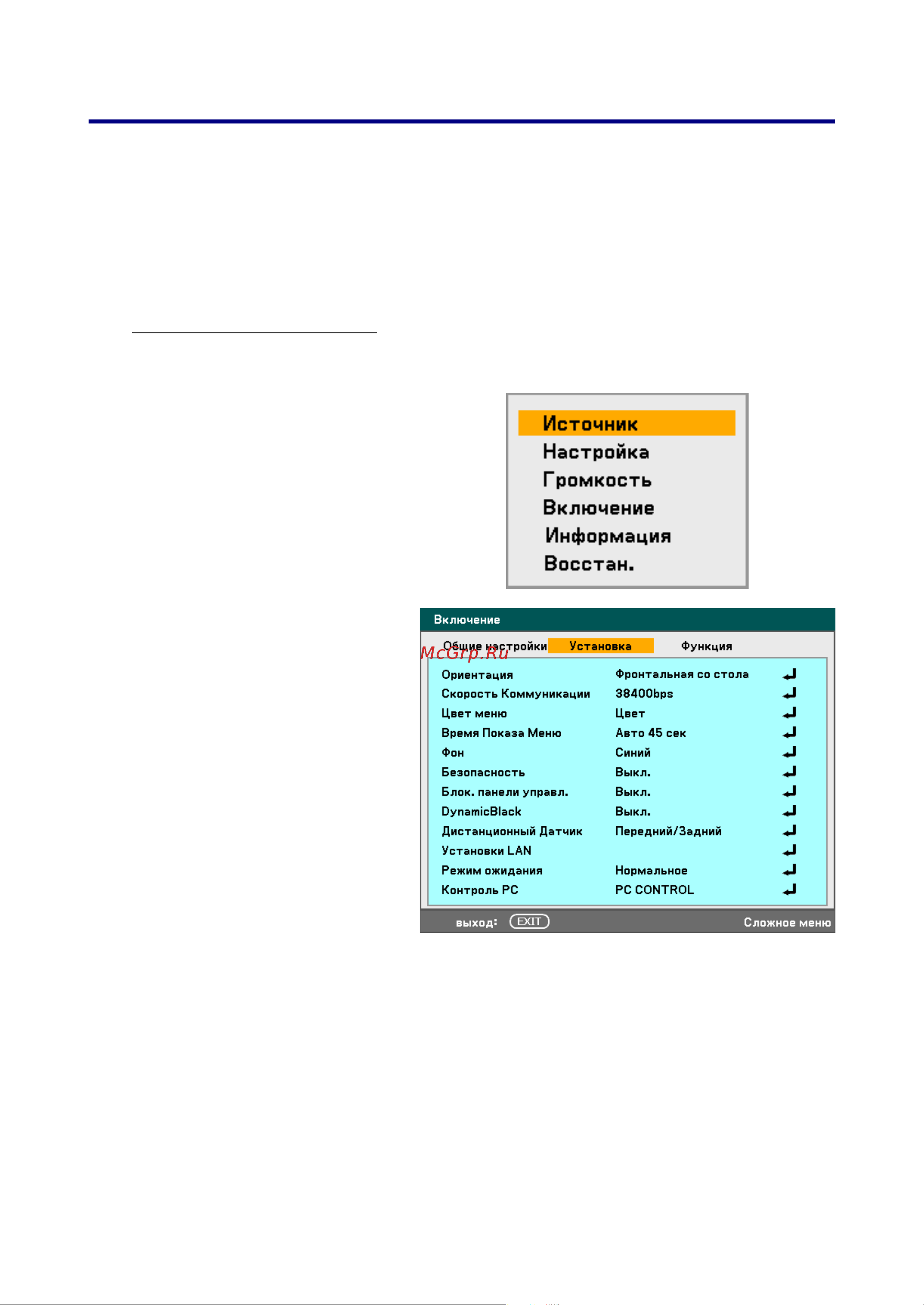

Нажмите кнопку Меnu на
проекторе или пульте ДУ для
вывода меню Main. Выберите
меню Включение кнопками
▲ и ▼, и нажмите Enter.
2.
На дисплее появится меню
Включение. Выберите
вкладку Установка кнопками
◄ и ►, затем выберите пункт
Безопасность с помощью
кнопок ▲ и ▼. Нажмите
Enter.
