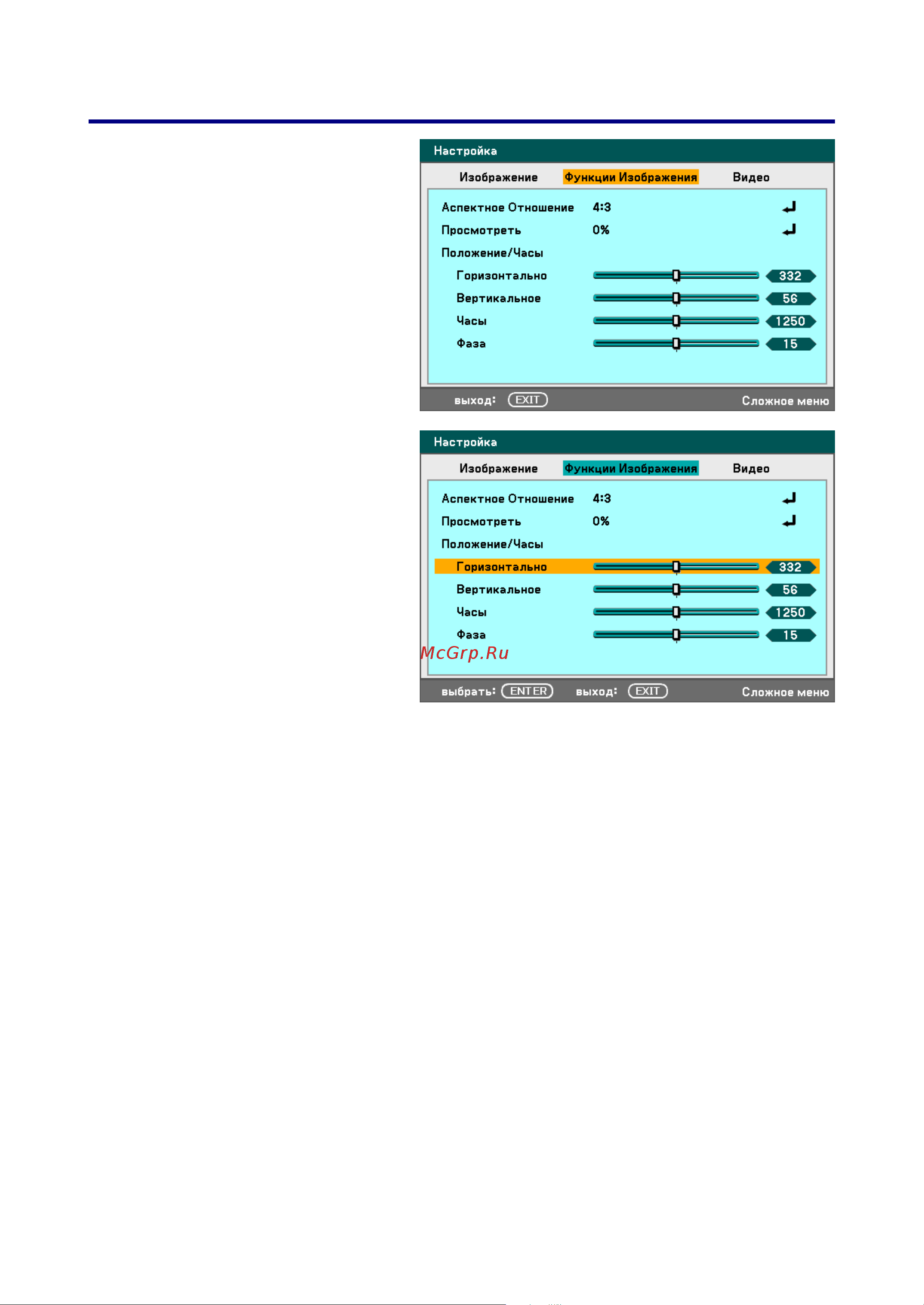

5. Использование экранного меню
63
2.
Для выбора вторичных меню
используйте кнопки ◄ и ►.
3.
Для выбора пунктов меню
пользуйтесь кнопками ▲ и ▼,
а для изменения значений
настроек - кнопками ◄ и ►.
Для подтверждения выбора
используйте кнопку Enter.
4.
Для выхода из подменю или из
режима экранного меню,
используйте кнопку Exit.
