5. Использование экранного меню
70

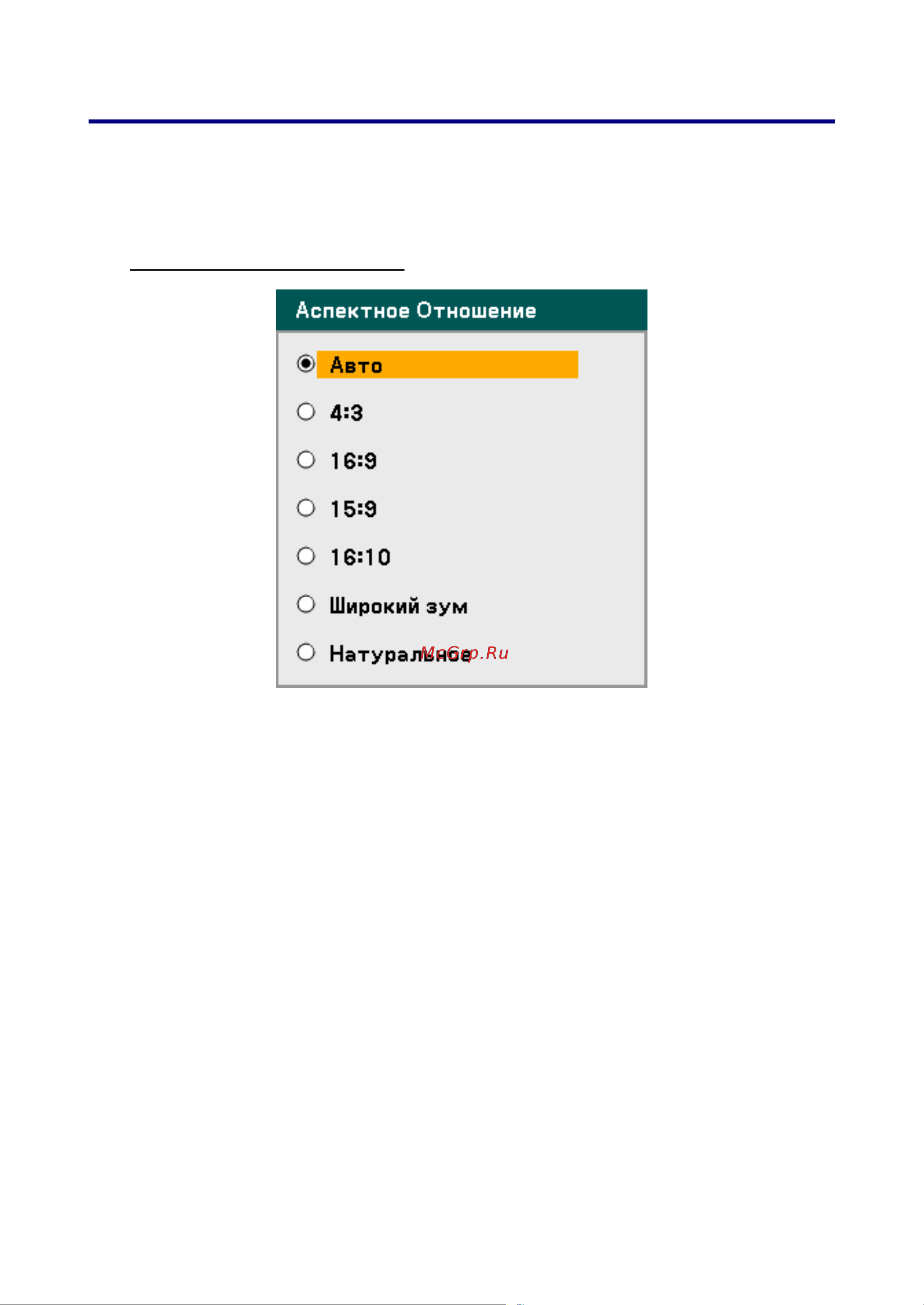

Aспектное Отношение
Параметр Aспектное Отношение позволяет изменить формат (т.е. соотношение
сторон) проецируемого изображения. Проекторы NP4100 и NP4100W имеют
разный набор значений параметра Aспектное Отношение.
Выбор формата кадра (NP4100):
Авто – Отображение текущего изображения с его собственным форматом кадра.
4:3 – Стандартный телевизионый формат (4:3) с соотношением ширины к высоте
кадра, равным 4 к 3, независимо от размера экрана.
16:9 – Размер кадра широкоформатного видеосигнала.
15:9 – Отображение видеосигнала в формате 15:9.
16:10 – Отображение видеосигнала в формате 16:10.
Широкий зум – Обрезка границ изображения.
Натуральное – Отображение текущего изображения с его
собственным
разрешением.
