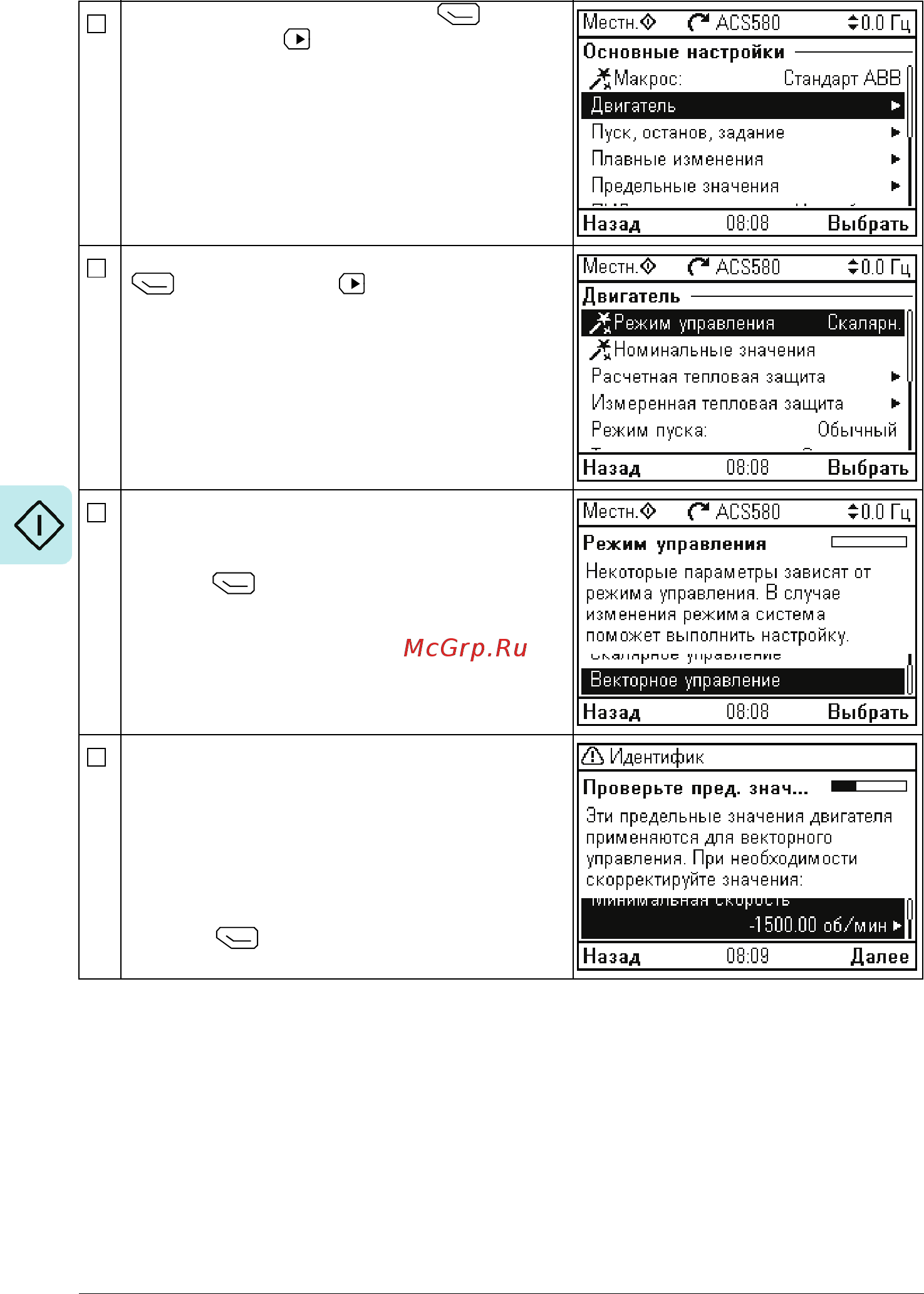

30 Запуск, управление с использованием входов/выходов и идентификационный прогон
Выберите Двигатель и нажмите
(Выбрать) (или ).
Выберите Режим управления и нажмите
(Выбрать) (или ).
Измените режим управления двигателем со
скалярного на векторный.
Выберите Векторное управление и
нажмите (Выбрать).
Единица измерения задания наверху справа
изменится с «Гц» на «об/мин».
На несколько секунд вверху появится преду-
преждение Идентификационный прогон.
На панели начнет
мигать зеленый светодиод,
указывая на наличие активного
предупреждения.
Проверьте предельные значения двигателя,
отображаемые на панели.
Нажмите (Далее).
