Запуск, управление с использованием входов/выходов и идентификационный прогон 31

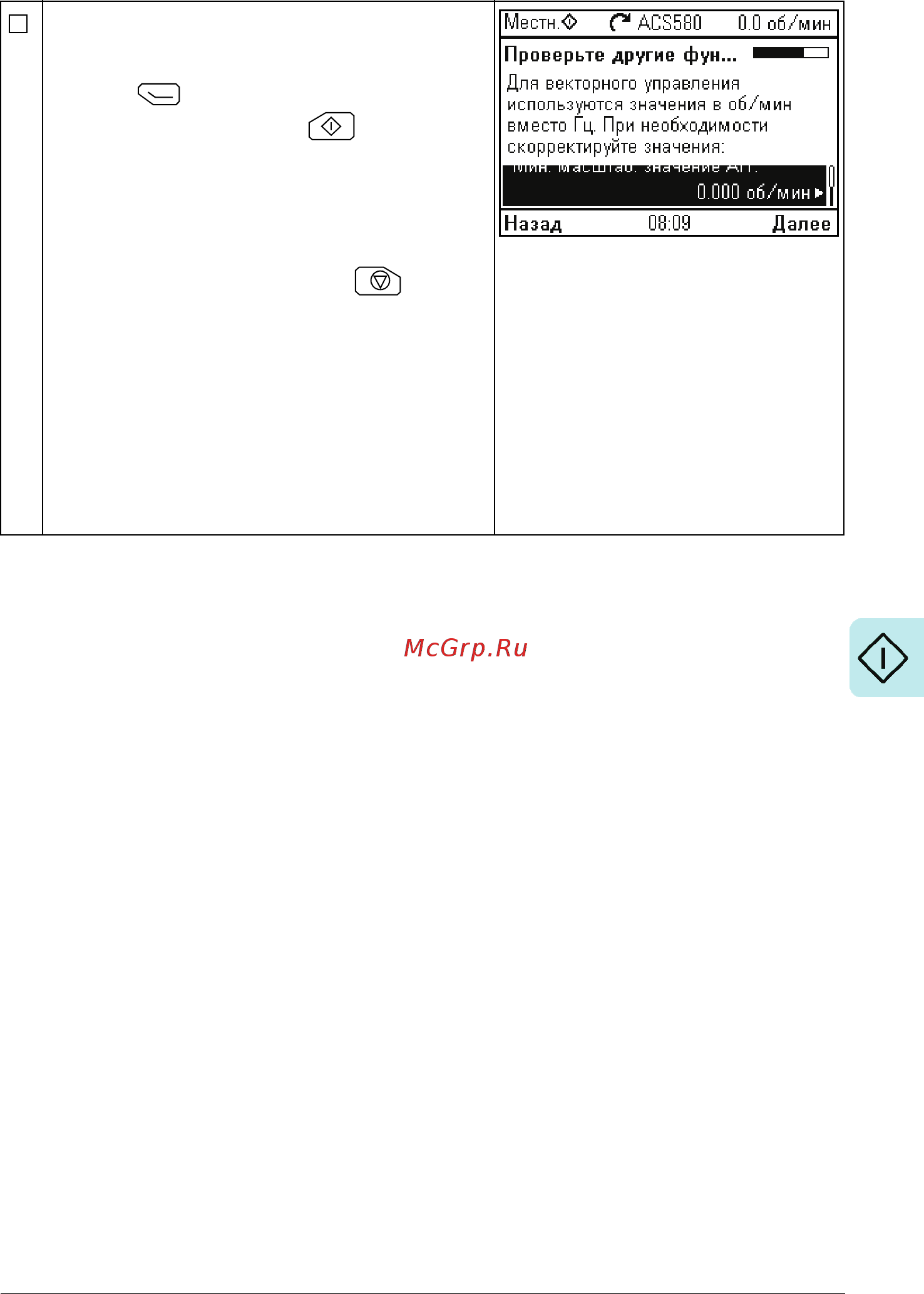

Проверьте другие функции, например
настройки AI, соответствующие режиму
векторного управления.
Нажмите (Далее).
Нажмите пусковую кнопку
(), чтобы
запустить идентификационный прогон.
Вообще говоря, во время идентификацион-
ного прогона не рекомендуется нажимать
какие-либо кнопки на панели управления.
Однако в любой момент можно прекратить
прогон, нажав кнопку останова
().
После того как идентификационный прогон
закончен, появляется надпись Идентифик.
прогон выполнен. Светодиод перестает
мигать.
Если идентификационный прогон выполнить
не удалось, выдается сообщение об отказе
FF61Идент. прогон. Более подробные
сведения см. в главе Поиск и устранение
неисправностей на стр. 361.
