13
Перед использованием пульта ДУ
Использование и диапазон действия пульта ДУ
Пульт ДУ рекомендуется использовать следующим образом.
ПРОЦЕДУРА
Направьте область излучения пульта ДУ на одну из
областей приема сигнала с пульта на проекторе и
нажимайте кнопки на пульте.

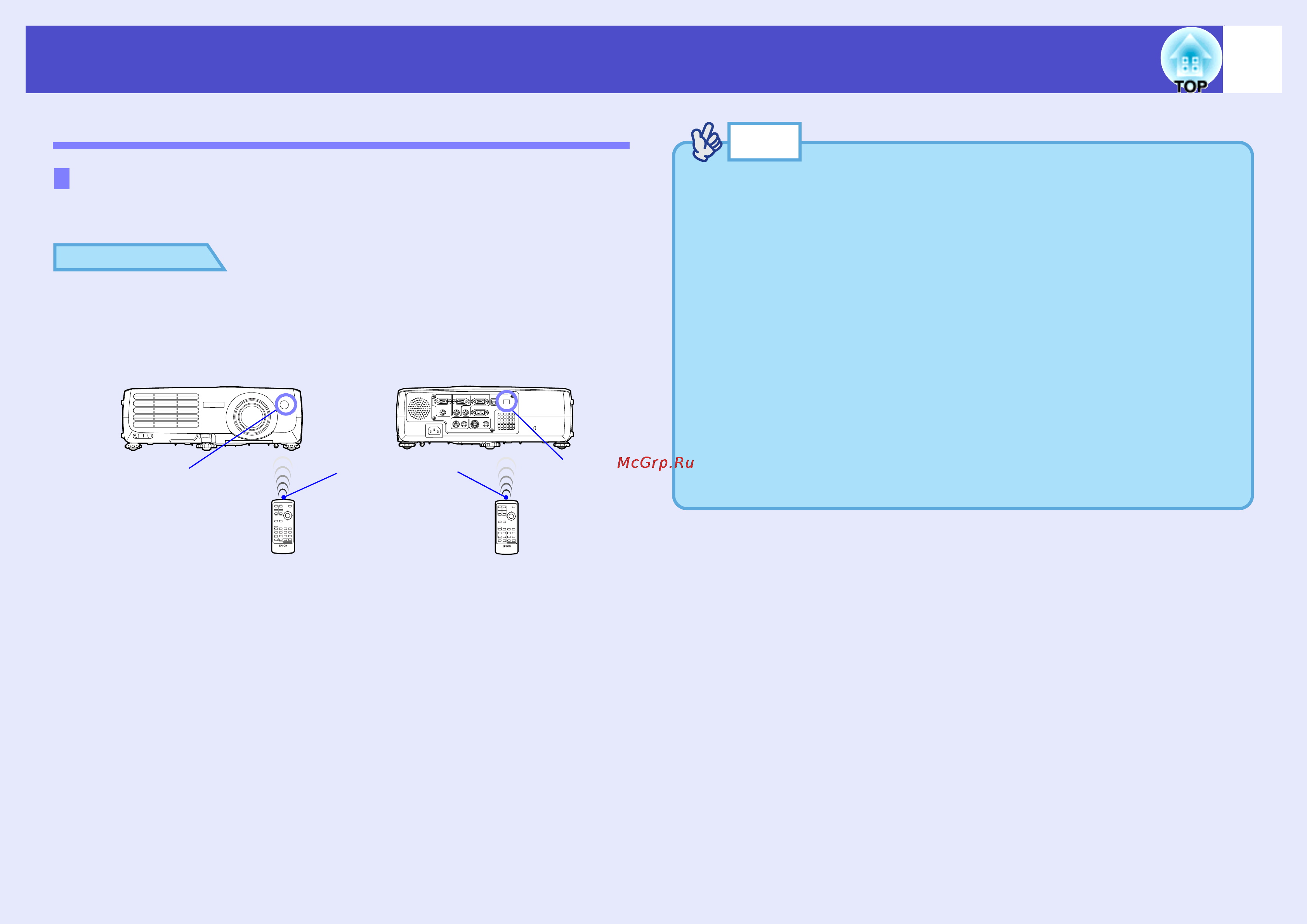

Использование пульта ДУ
Область приема
сигнала пульта
ДУ (спереди)
Область
приема
сигнала
пульта ДУ
(сзади)
Область
излучения
сигнала пульта ДУ
Совет
•Устанавливайте проектор так, чтобы солнечный свет
или свет флуоресцентных ламп не был направлен прямо на
области приема сигнала с пульта ДУ, иначе он может
помешать получению сигналов от пульта.
•Если при использовании пульта ДУ вы наблюдаете
задержку реакции, или если пульт не работает после
простоя, возможно, батареи разрядились. В этом случае
замените батареи новыми, sстр.12.
•Если нажать и удерживать любую кнопку на пульте ДУ
дольше 30 секунд, пульт прекратит передачу сигналов
(перейдет в спящий режим). Это предотвращает расход
энергии батарей, когда какой*либо предмет лежит на
пульте ДУ.
Когда кнопка будет отпущена, продолжится обычная
работа пульта ДУ.
