8
Названия элементов и их назначение

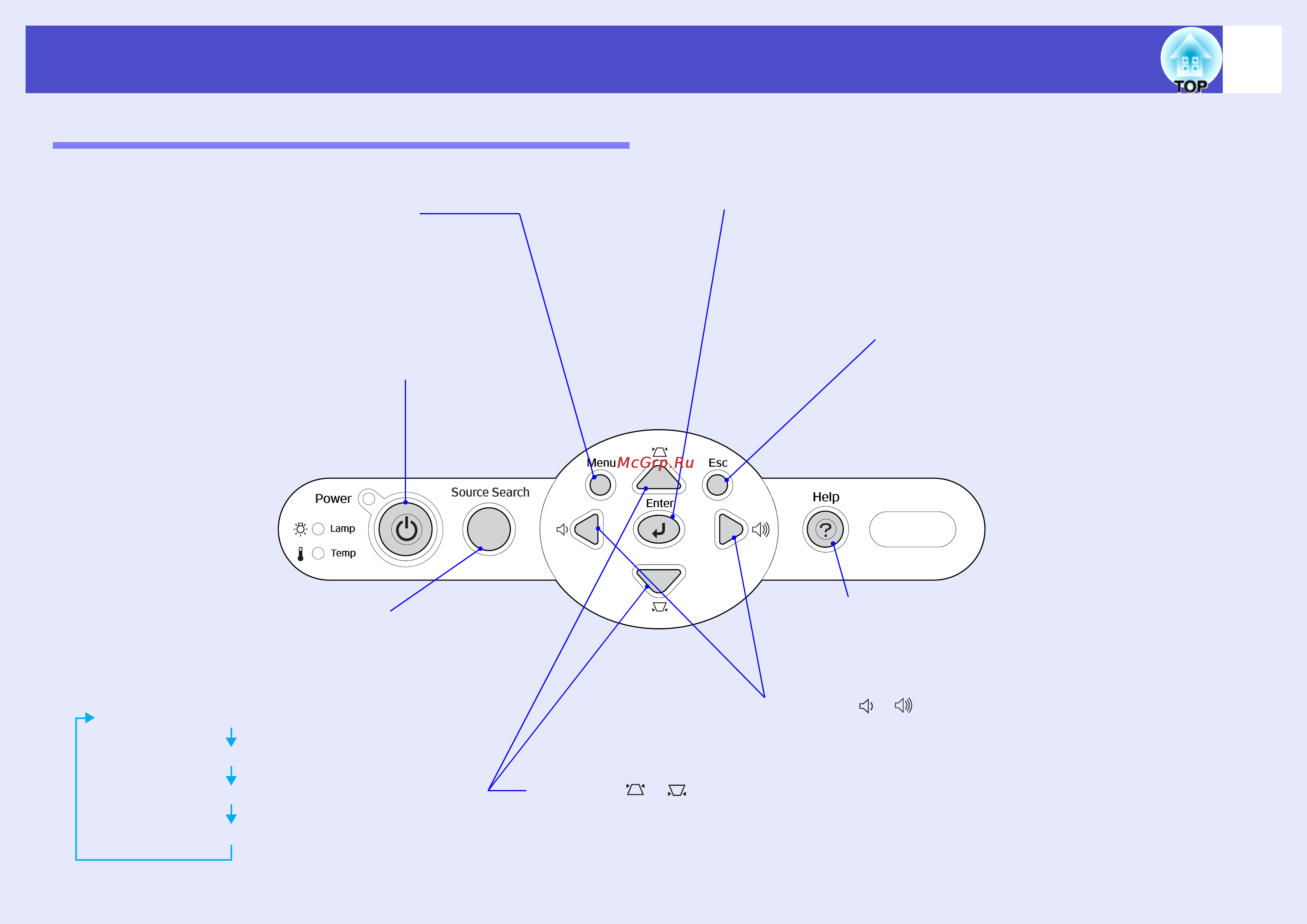

Панель управления
• Кнопка [Power] (Питание), sстр.32, стр.34
Включает и выключает питание проектора.
• Кнопка [Help] (Справка), sстр.69
Нажатие на эту кнопку отображает или скрывает
меню интерактивной справки, которая помогает
устранять неполадки.
• Кнопка [Menu] (Меню), sстр.66
Отображает или скрывает меню конфигурации.
• Кнопка [Esc] (Отмена), sстр.21
Останавливает работающую в данный момент
функцию.
Когда открыто меню конфигурации,
отображает предыдущий экран или меню.
• Кнопка [Source Search] (Поиск источника),
sстр.33
Нажатие на эту кнопку запускает автоматический
поиск очередного источника в указанном порядке,
после обнаружения которого начинается
проецирование с подключенного оборудования.
Разъем
[
Computer
1/
Component Vi
d
eo
1]
Разъем [Computer2/Component Video2]
Разъем [SVideo]
Разъем [Video]
• Кнопка [Enter], sстр.40, стр.66, стр.69
Автоматически оптимизирует аналоговые изображения RGB,
получаемые с компьютеров, и видеоизображения RGB.
Когда отображается меню конфигурации или окно справки,
используется для подтверждения выбора и перехода на
ближайший нижний уровень меню.
• Кнопка [ ] [ ], sстр.38, стр.66, стр.69
Нажмите, чтобы исправить трапецеидальное искажение.
Когда отображается меню конфигурации или экран
справки, этой кнопкой выбирают элементы меню и
значения параметров.
• Кнопка [ ] [ ], sстр.44, стр.69
Нажмите для регулировки громкости звука. Когда
отображается меню конфигурации или экран справки, этой
кнопкой выбирают элементы меню и значения параметров.
