36
Коррекция изображения
Эти функции предназначены для исправления и коррекции
проецируемых изображений.

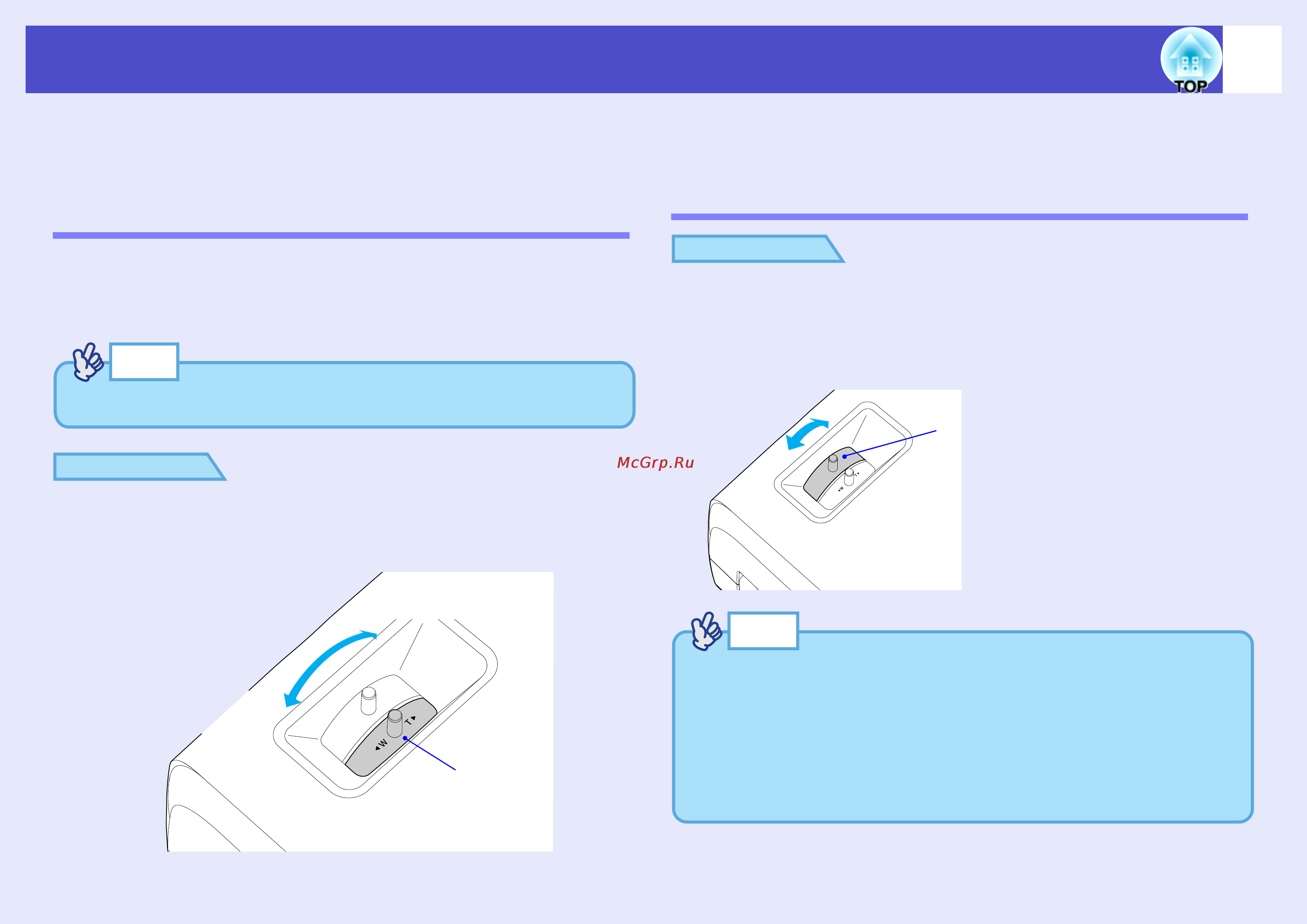

Регулировка размера изображения [функция
Zoom (Масштаб)]
В основном размер проецируемого изображения определяется
расстоянием от проектора до экрана, sстр.16.
Далее объясняется, как отрегулировать изображение на экране после
установки проектора.
ПРОЦЕДУРА
Для корректировки поворачивайте кольцо.
Это позволяет увеличить изображение для EMPC821 в 1,6 раз, а
для EMPC81/61 C в 1,2 раза.
Если вы хотите еще больше увеличить изображение, отодвиньте
проектор от экрана, sстр.16.
Фокусировка изображения
ПРОЦЕДУРА
Для коррекции фокуса изображения поворачивайте
фокусировочное кольцо.
После корректировки трапецеидального искажения или
применения функции Sharpness (Резкость), возможно,
фокусировку не удастся настроить правильно.
Совет
Функция E*Zoom позволяет увеличивать фрагменты изображения,
sстр.48.
Для увеличения
изображений
поворачивайте в сторону
отметки «W» (шире).
Кольцо регулировки
размера
Для уменьшения
изображений
поворачивайте в сторону
отметки «T» (теле).
Фокусировочное
кольцо
Совет
•Если на поверхности объектива осела грязь или
конденсат, невозможно правильно настроить фокус. В
таком случае очистите объектив, sстр.78, стр.85.
•Если проектор находится за пределами нормального
расстояния для проекции, невозможно правильно настроить
фокус. Если вы не можете добиться правильного фокуса,
проверьте проекционное расстояние,
s
стр.16
.
