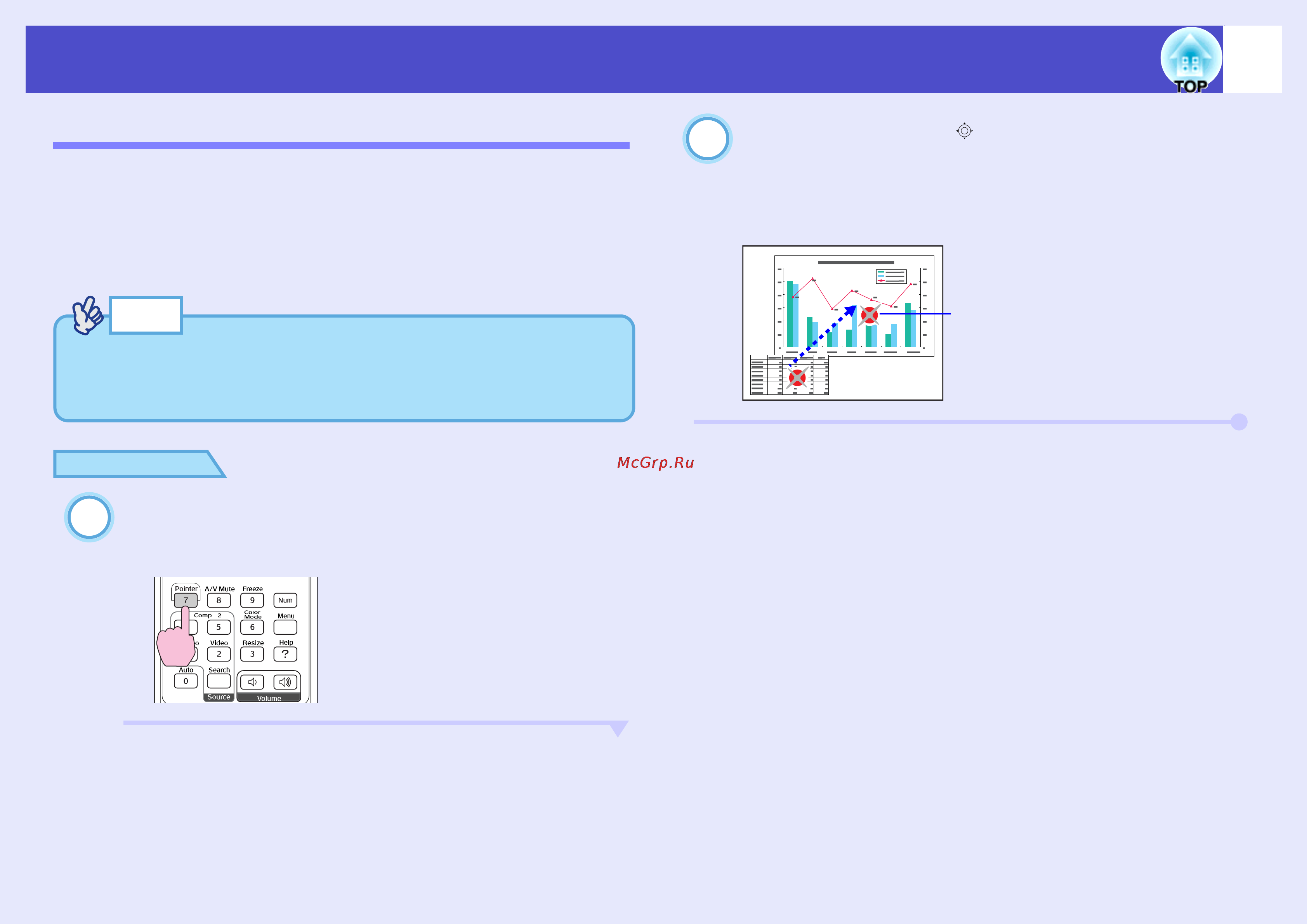

49
Функции улучшенного проецирования
Функция Pointer (Указатель)
С помощью этой функции можно двигать значок указателя вокруг
проецируемых изображений.
Эту функцию можно применять для акцентирования внимания
зрителей на областях изображения.
Операции с указателем выполняются с пульта ДУ.
ПРОЦЕДУРА
Нажмите на кнопку [Pointer].
В центре области проекции появится указатель.
Наклоняйте кнопку [ ] для перемещения
указателя.
Чтобы отменить функцию Effect (Эффект), нажмите на
кнопку [Pointer].
Указатель исчезнет с экрана.
Совет
Также можно использовать команду Pointer Shape (Форма
указателя) в меню Setting (Параметр) для выбора формы
указателя из трех возможных, sстр.59.
1
Пульт ДУ
2
Указатель
