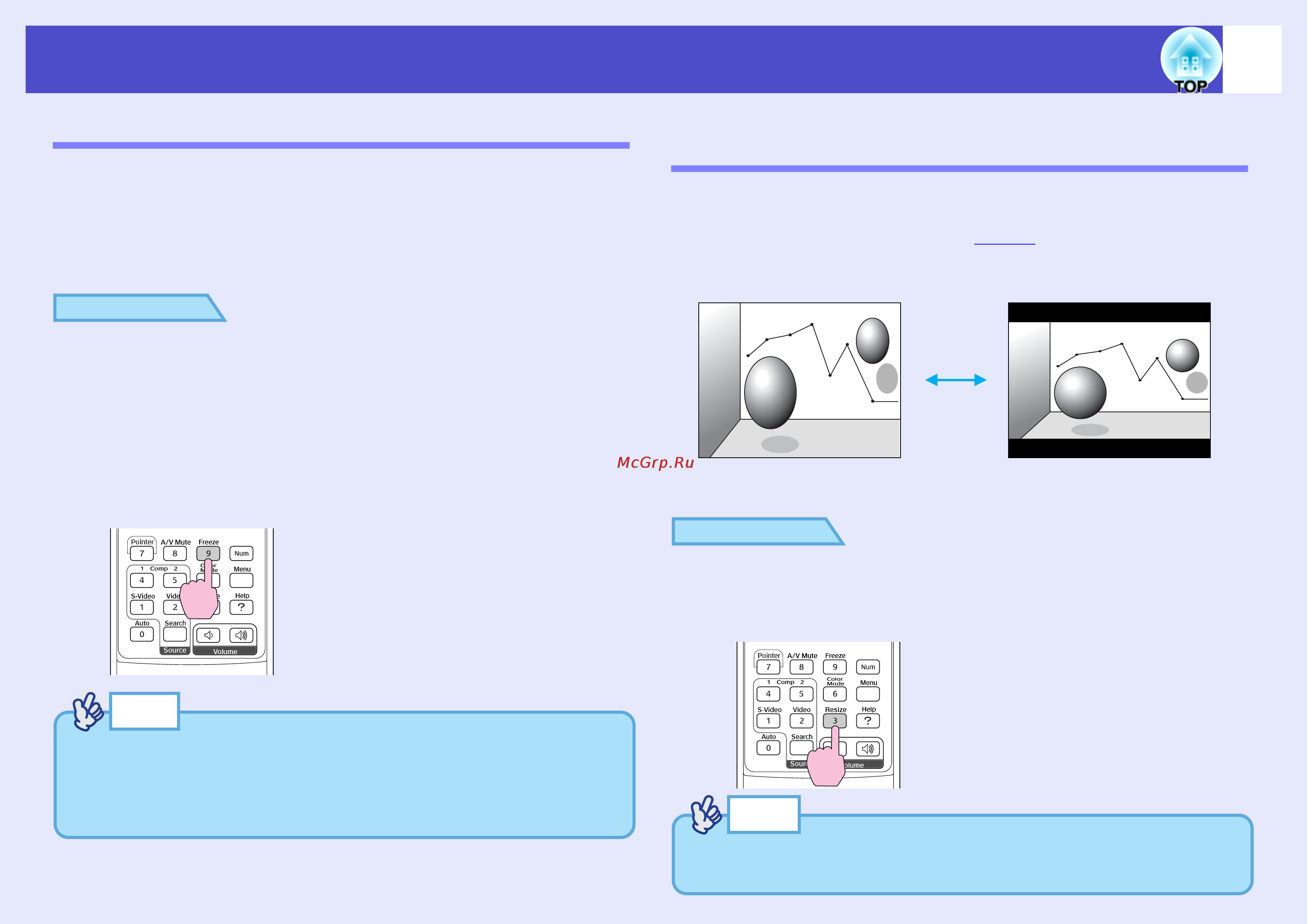

Функции улучшенного проецирования
Функция Freeze (Пауза)
Эта функция приостанавливает только проецирование изображений.
Воспроизведение звука продолжается.
Источник сигнала продолжает воспроизводить изображения, даже
когда проецирование приостановлено, поэтому возобновить
проецирование с точки остановки будет невозможно.
ПРОЦЕДУРА
Нажмите на кнопку [Freeze].
Изображения будут приостановлены.
Чтобы отменить функцию Freeze (Пауза), еще раз нажмите на
кнопку [Freeze].
Кроме того, можно продолжить проецирование, нажав на
кнопку [Esc].
Проецирование широкоэкранных изображений
(изменение размера и соотношения сторон)
Эта функция меняет параметр соотношение сторонg для
изображения с 4:3 на 16:9 во время проецирования компонентных,
композитных сигналов и сигналов SCVideog. Изображения с
цифровых источников и DVD можно проецировать в
широкоэкранном формате 16:9.
ПРОЦЕДУРА
Соотношение сторон изображения меняется после
каждого нажатия на кнопку [Resize] (Изменение размера).
Пульт ДУ
Совет
•После нажатия на кнопку [Freeze] с экрана также
исчезает меню конфигурации и справочные сообщения.
•Функция Freeze (Пауза) продолжает работать, когда
активна функция E*Zoom (Масштаб).
Когда изображения в сжатом
режиме проецируются в
формате 16:9
Когда изображения в сжатом
режиме проецируются в
формате 4:3
Пульт ДУ
Совет
Также это можно сделать с помощью команды Resize
(Изменение размера) в меню Signal (Сигнал).
