91
Запись логотипа пользователя
Изображение, которое проецируется в данный момент, можно записать
в качестве логотипа пользователя.
ПРОЦЕДУРА

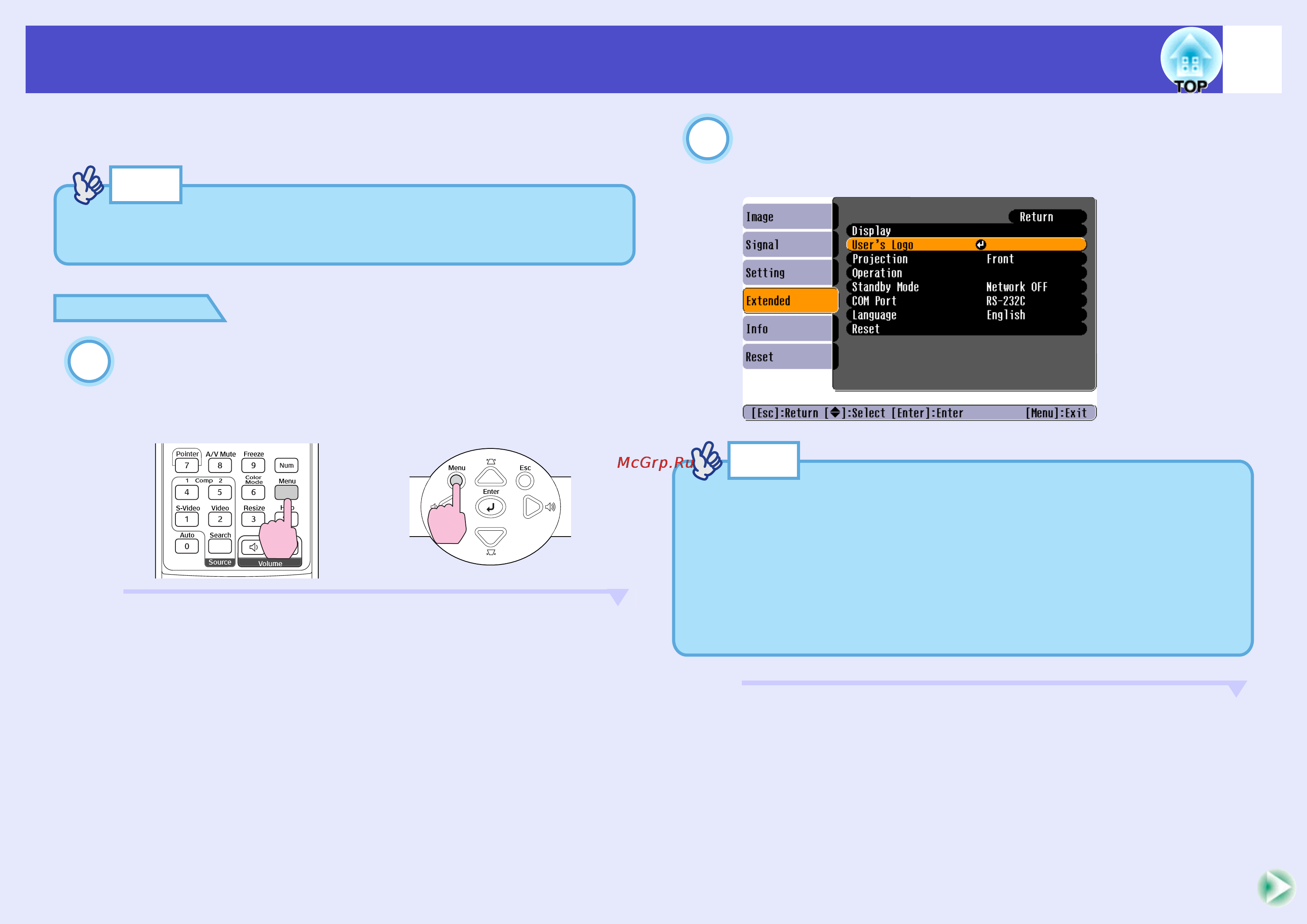

Выведите на экран изображение, которое
хотите использовать в качестве логотипа, затем
нажмите на кнопку [Menu] (Меню).
Выберите User’s Logo (Логотип пользователя) в
меню Extended (Расширенные параметры) и
нажмите на кнопку [Enter].
Совет
При записи нового логотипа пользователя старый логотип
стирается.
1
Проектор
Пульт ДУ
2
Совет
•Если в меню Password Protect (Защита паролем) параметр
User’s Logo Protect (Защита логотипа пользователя) имеет
значение ON (Вкл.), появится сообщение, и логотип не будет
записан. Чтобы записать логотип, задайте параметру User’s
Logo Protect (Защита логотипа пользователя) значение OFF
(Выкл.), sстр.29.
•После перехода в меню User’s Logo (Логотип пользователя),
функции коррекции трапецеидального искажения и E*Zoom
(Масштаб), если они использовались, отменяются.
