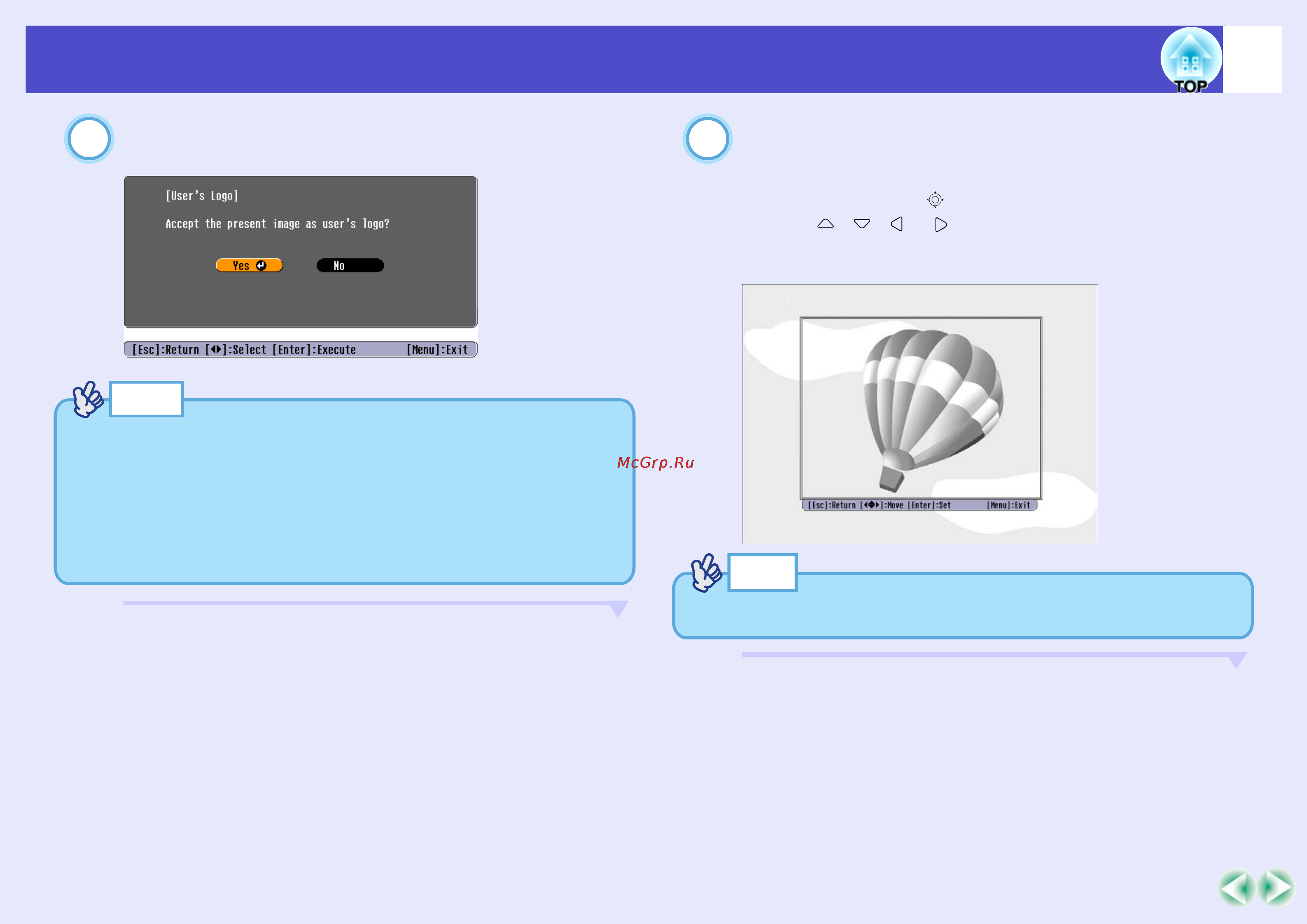

Запись логотипа пользователя
Выберите Yes (Да) в подменю и нажмите на
кнопку [Enter].
Будет показано записываемое изображение и
рамка выбора. Сдвиньте рамку на нужную часть
изображения.
Наклоняйте кнопку [ ] на пульте ДУ или нажимайте на
кнопки [ ], [ ], [ ] и [ ] на панели управления проектора,
чтобы выбрать часть изображения для логотипа, затем
нажмите на кнопку [Enter].
3
Совет
Когда нажимают на кнопку [Enter] на пульте ДУ или на
панели управления проектора, изображение проецируется в
исходном разрешении; если же проецируется сигнал с
разрешением, отличным от разрешения панели управления
проектора, или видеоизображение, размер экрана
изменяется.
4
Совет
Можно сохранять логотипы пользователя размером до 480 Х 360
точек.
