Коррекция изображения
Корректировка трапецеидального искажения
вручную
Проектор оснащен функцией автокоррекции трапецеидального
искажения, которая определяет угол наклона проектора в
вертикальной плоскости и автоматически устраняет искажение. Если
после автокоррекции трапецеидального искажения требуется более
точная настройка, нажимайте на кнопки [ ] и [ ].

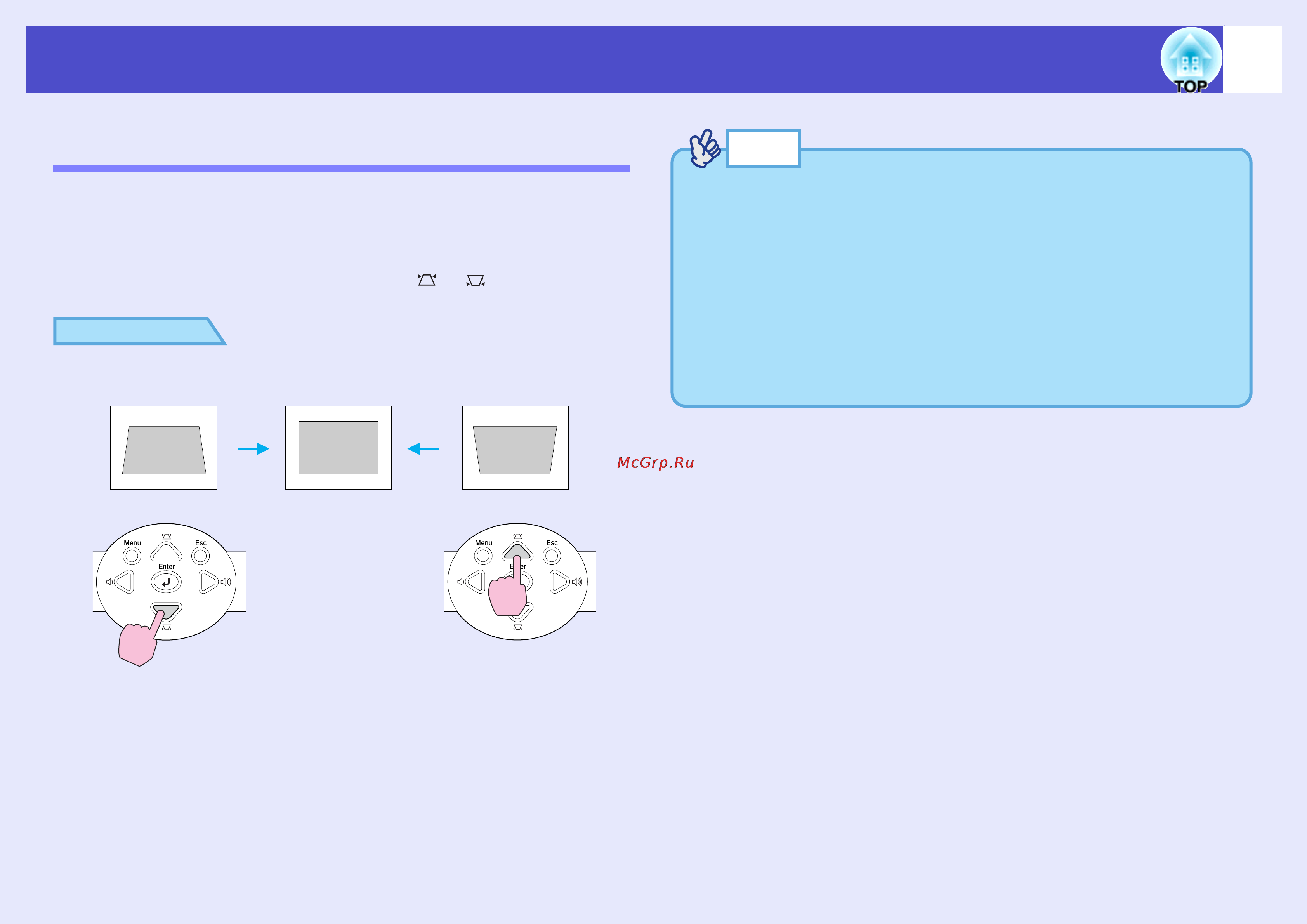

ПРОЦЕДУРА
Проектор Проектор
Если растянут нижний
край изображения
Если растянут верхний
край изображения
Совет
•После коррекции трапецеидального искажения
проецируемое изображение становится меньше.
•Если после коррекции изображения стали неровными,
уменьшите резкость, sстр.52, стр.54.
•Скорректировать трапецеидальное искажение также
можно из меню конфигурации, sстр.59.
•Если во время коррекции трапецеидального искажения
значение на шкале перестает меняться, значит,
достигнут предел коррекции. Убедитесь, что угол наклона
проектора не превышает допустимый предел.
