14
Перед использованием пульта ДУ
Используйте пульт ДУ в пределах области, обозначенной ниже. Если
расстояние или угол между пультом ДУ и областью приема сигналов
пульта ДУ превышает обычный диапазон, пульт ДУ может не
работать.

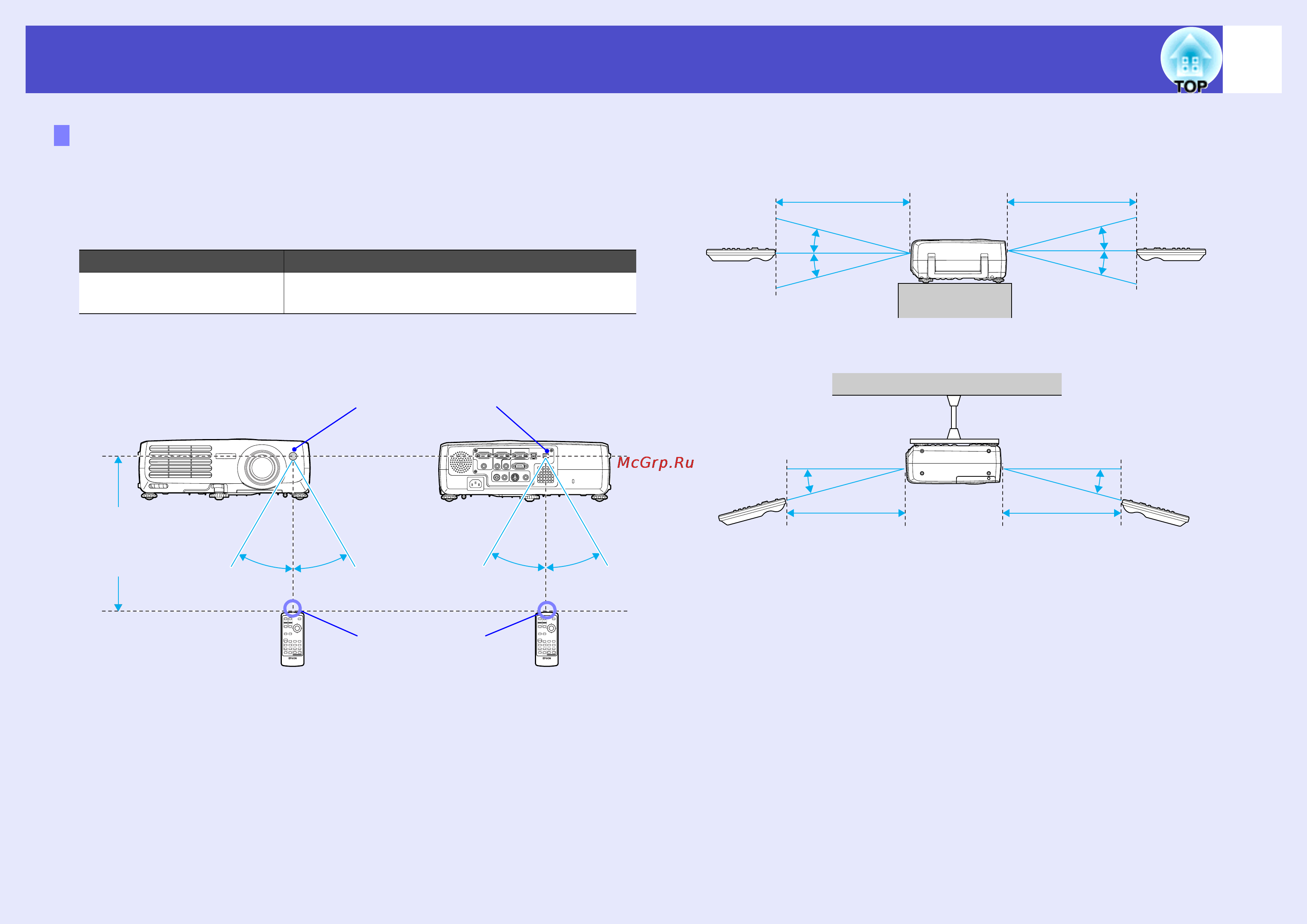

Диапазон действия пульта ДУ
Рабочее расстояние Рабочий угол
Примерно 6 метров
Примерно ±30° в горизонтальной плоскости
Примерно ±15° в вертикальной плоскости
Область приема
сигнала от пульта ДУ
Область излучения
сигнала пульта ДУ
Примерно 30° Примерно 30° Примерно 30°
Рабочий угол (в горизонтальной плоскости)
Рабочее
расстояние
примерно
6 метров
Примерно 30°
Примерно 15° Примерно 15°
Примерно 15°
Рабочий угол (в вертикальной плоскости)
Когда проектор подвешен к потолку
Рабочее расстояние
примерно 6 метров
Рабочее расстояние
примерно 6 метров
Примерно 15°
Примерно 15°
Примерно 15°
Рабочее расстояние
примерно 6 метров
Рабочее расстояние
примерно 6 метров
