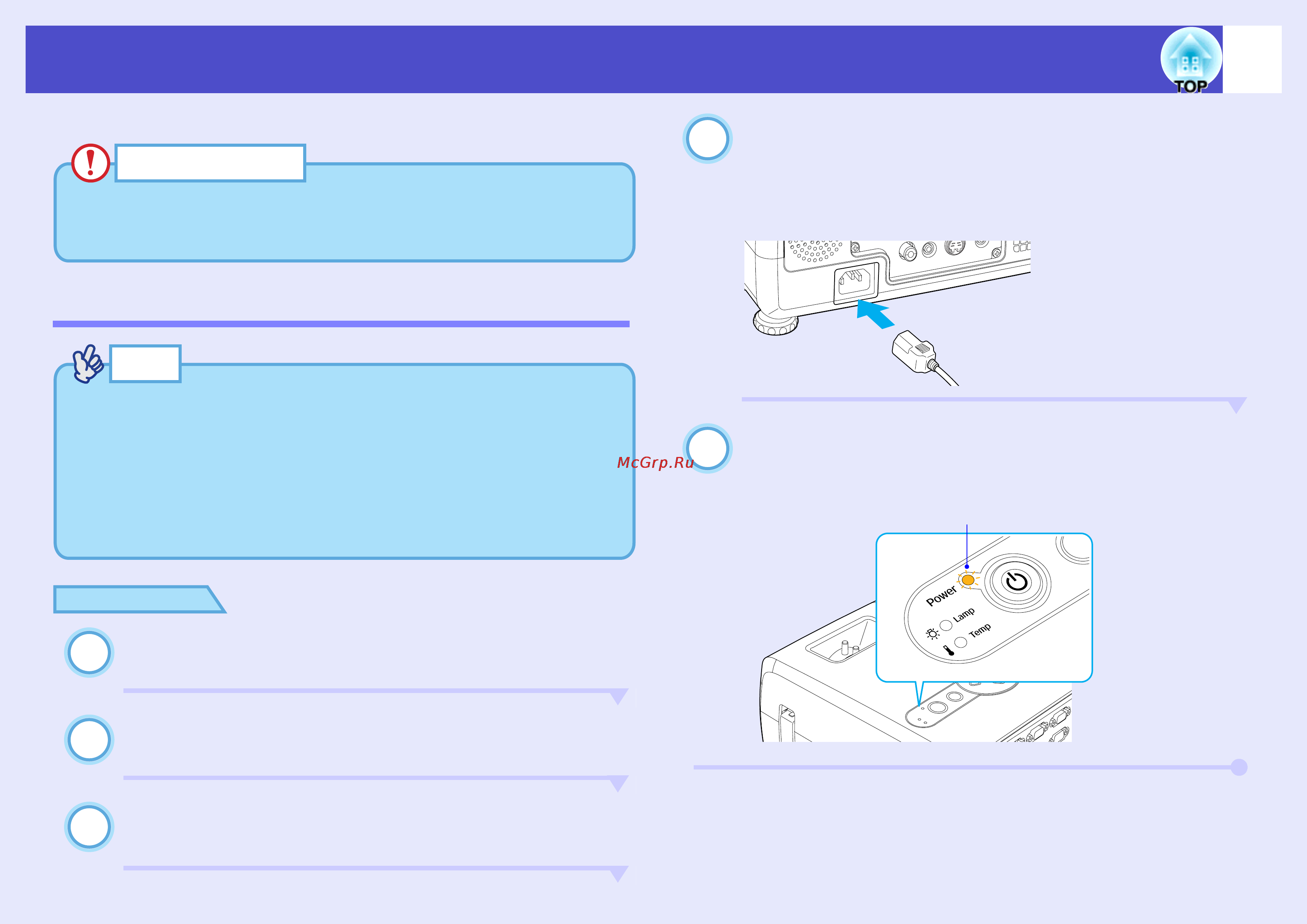

Включение проектора
Включите питание, чтобы начать проецирование изображений.
Подсоединение шнура питания
ПРОЦЕДУРА
Убедитесь, что питание проектора и всех
компонентов, подключенных к нему, выключено.
Подключите к проектору компьютер или другой
источник видеосигнала, sстр.18, стр.23.
Снимите крышку объектива.
Возьмитесь за ручку в центре крышки объектива и снимите ее.
Подсоедините прилагаемый шнур питания к
проектору.
Убедитесь, что разъем шнура питания правильно
ориентирован, затем плотно вставьте разъем шнура
питания в проектор.
Подсоедините другой конец шнура питания к
заземленной электрической розетке.
Индикатор питания загорится оранжевым.
Предостережение
Обязательно прочитайте специальные инструкции по
безопасности перед началом проекции изображений.
Совет
Когда пункт меню Extended (Расширенные параметры) –
Operation (Работа) – Direct Power ON (Прямое включение
питания) имеет значение ON (Вкл.), как только вилку шнура
питания вставляют в розетку, раздается звуковой сигнал,
устройство включается и начинается проецирование
изображений, sстр.62.
Питание оборудования, подключенного к проектору, должно
быть включено заранее.
1
2
3
4
5
Загорелся оранжевым
