64
Меню конфигурации
• В меню Info (Информация) показаны параметры
текущего источника изображения.
• В первые 10 часов работы параметр Lamp Hours (Время
работы лампы) отображается в виде 0H; затем он
показывает число отработанных лампой часов.
Computer (AnalogueHRGB)/RGB Video/
Компонентный видеосигнал
g
Композитный видеосигнал
g
/ SHVideo
g

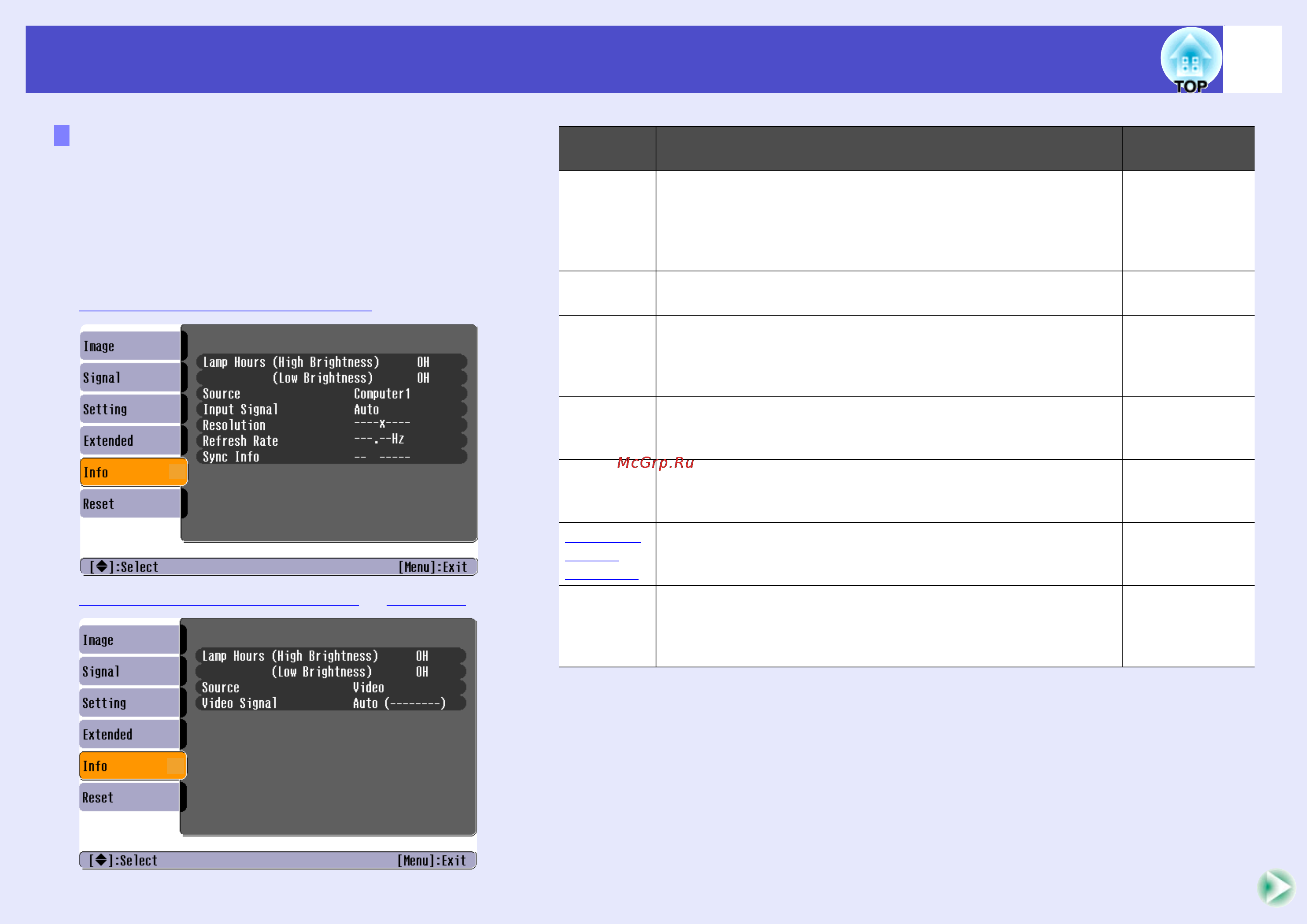

Меню Info (Информация)
Подменю
Функция
Значение по
умолчанию
Lamp
Hours
(Время
работы
лампы)
Отображается суммарное время работы лампы в режимах
High Brightness (Высокая яркость) и Low Brightness (Низкая
яркость).
• Когда срок службы лампы подходит к концу, символы
отображаются красным цветом.
0H
Source
(Источник)
Выводит название источника проецируемого изображения.
Input
Signal
(Входной
сигнал)
Выводит параметры входного сигнала.
(Не отображается, если источник — композитный
видеосигнал или сигнал SCVideo.)
Resolution
(Разрешение)
Выводит входное разрешение.
(Не отображается, если источник — композитный
видеосигнал или сигнал SCVideo.)
C
Video Signal
(Видеосигнал)
Отображает формат видеосигнала.
(Не отображается для компьютерных, компонентных или
RGBCвидеоизображений)
C
Refresh Rate
(Частота
обновления)
g
Отображает частоту обновления.
(Не отображается, если источник — композитный
видеосигнал или сигнал SCVideo.)
C
Sync. Info
(Сведения о
синхрониC
зации)
Данные в этом меню могут понадобиться в случае обращения
в сервисный центр.
(Не отображается, если источник — композитный
видеосигнал или сигнал SCVideo.)
C
