37
Коррекция изображения
Корректировка угла проецирования и функция
автокоррекции трапецеидального искажения
По возможности устанавливайте проектор так, чтобы он находился
перпендикулярно к экрану.
Если невозможно установить проектор так, чтобы он стоял
перпендикулярно к экрану, установите его под небольшим
вертикальным углом. Удлинняя и убирая переднюю и тыльные
регулируемые ножки, можно корректировать угол проекции
максимум на 12° вверх и на 4° вниз.

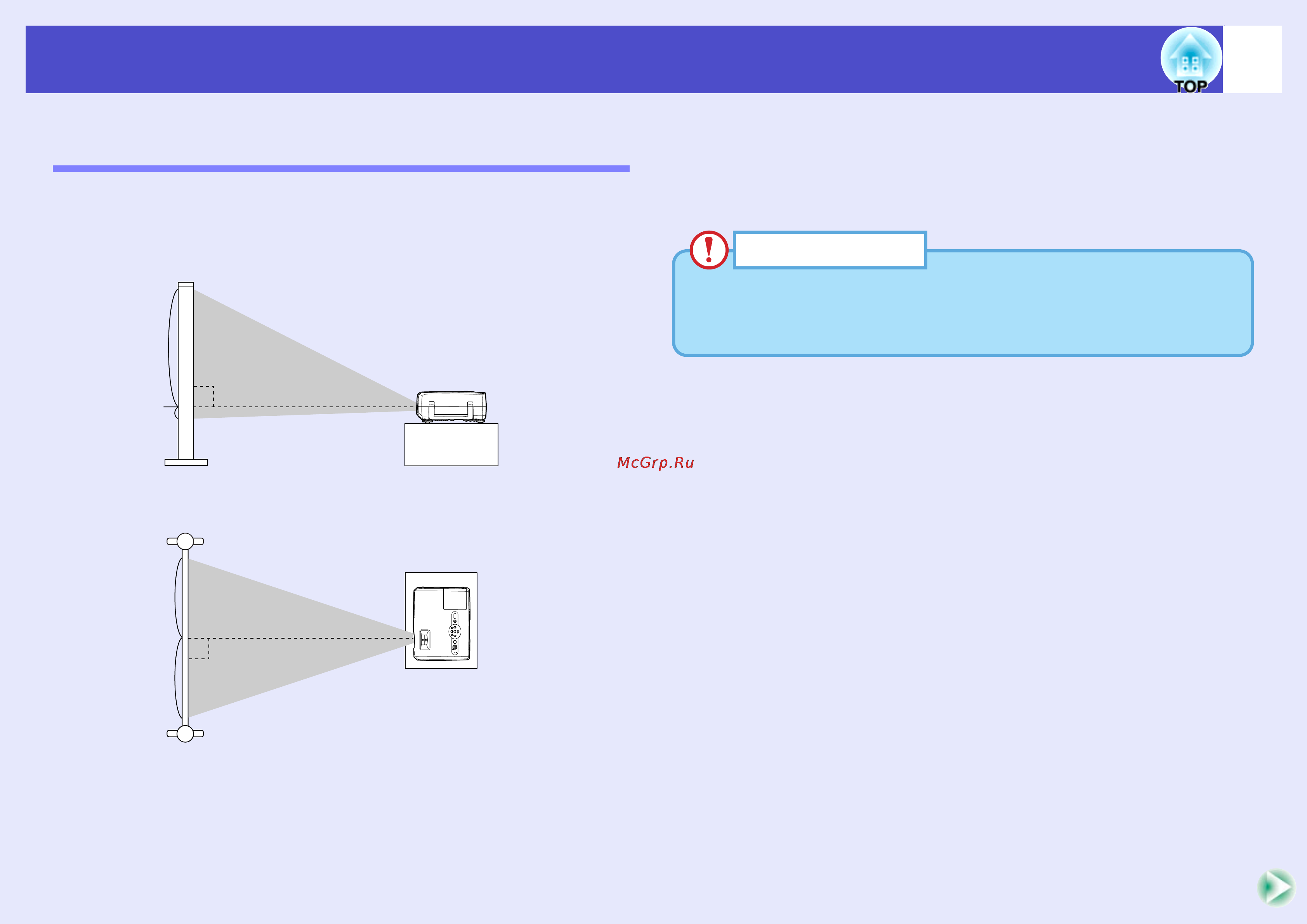

Вид сбоку
Вид сверху
10
1
Центр
объектива
5
5
Предостережение
Не наклоняйте проектор больше, чем на максимально
допустимый угол. Это может привести к тому, что
проектор упадет, нанеся травмы окружающим.
