50
Меню конфигурации
В меню конфигурации можно выполнять различные настройки и корректировки.
Эти меню имеют иерархическую структуру: главное меню разделено на подменю, которые, в свою очередь также делятся на подменю.
Подробности см. в разделе «Использование меню конфигурации», sстр.66.

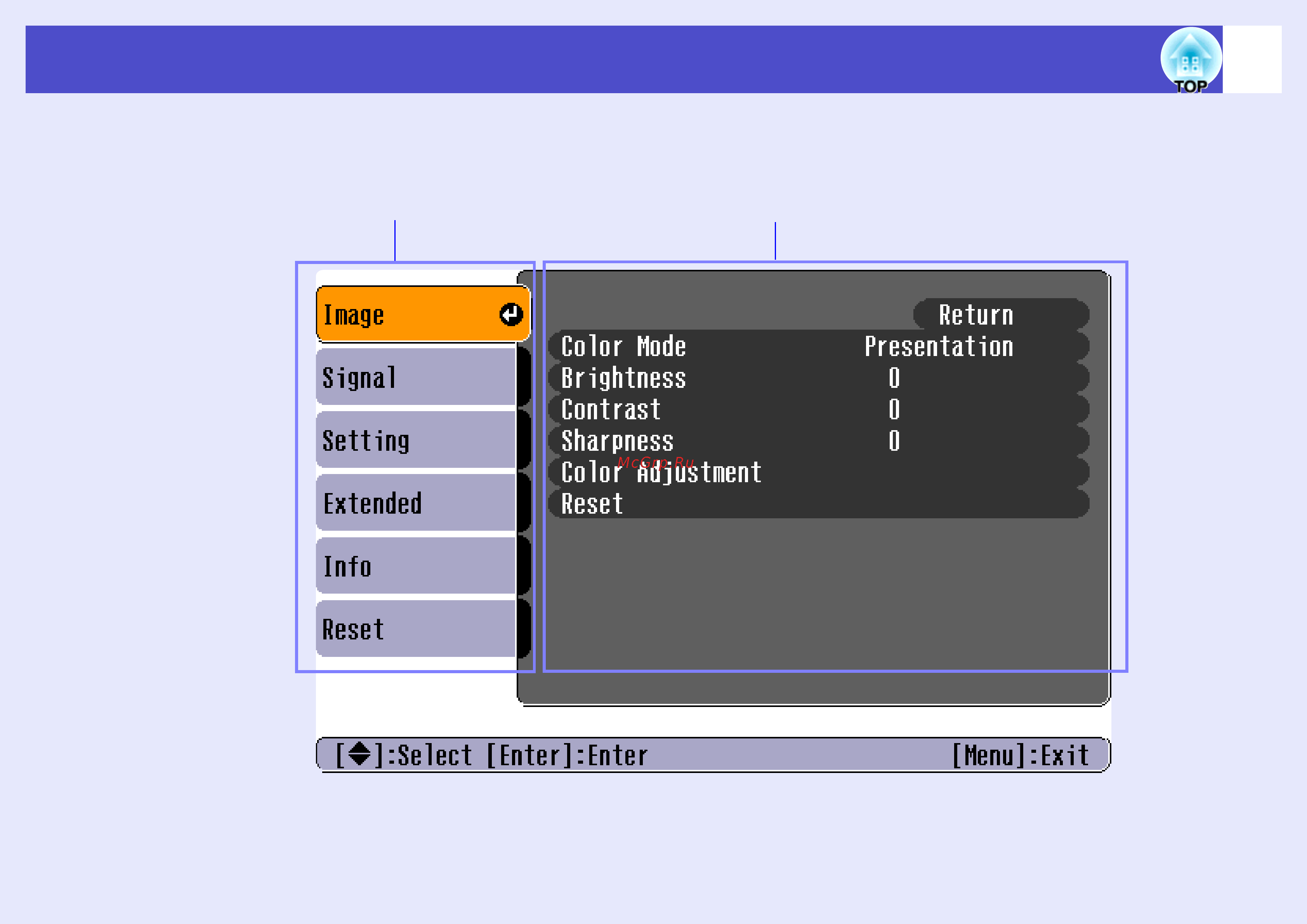

Главное меню Подменю [Image (Изображение)]
