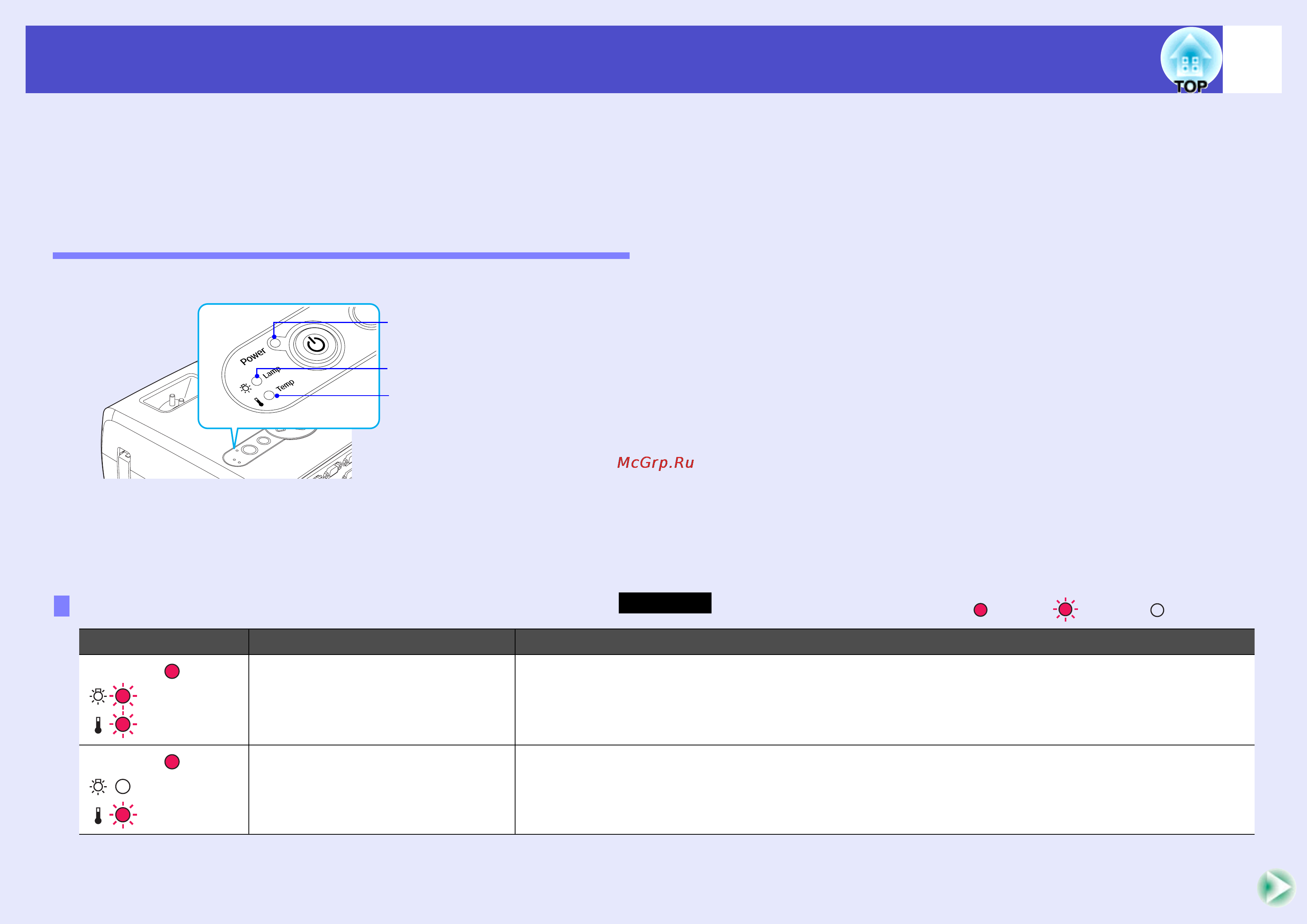

Epson EMP-821 [72/109] Устранение неполадок
![Epson EMP-821 [72/109] Устранение неполадок](/views2/1055841/page72/bg48.png)
71
Устранение неполадок
Если в проекторе произошли неполадки, сначала проверьте состояние индикаторов, пользуясь информацией из раздела "Сообщения индикаторов".
Если по индикаторам не удается узнать точную причину неполадок, см. раздел "Если состояние индикаторов не помогает понять проблему",
sñòð.74.
Сообщения индикаторов
Проектор оснащен тремя индикаторами, которые сообщают его рабочее состояние.
В следующей таблице описаны состояния индикаторов, соответствующие различным неполадкам, и возможные способы устранения этих
неполадок.
Если ни один индикатор не горит, проверьте, правильно ли подсоединен шнур питания, и подается ли питание на проектор.
Индикатор Power (Питание) горит красным светом
: горит : мигает : выключен
Состояние Причина Решение или состояние
Внутренняя ошибка Прекратите использование проектора, отсоедините шнур питания от розетки и
обратитесь в сервисный центр
Неполадка вентилятора/
Ошибка датчика
Выключите проектор, отсоедините шнур питания от розетки и обратитесь в сервисный
центр
Индикатор Lamp (Лампа)
Индикатор Power (Питание)
Индикатор Temp (Температура)
Ошибка
Красный
Красный
Красный
Power
Красный
Красный
Power
