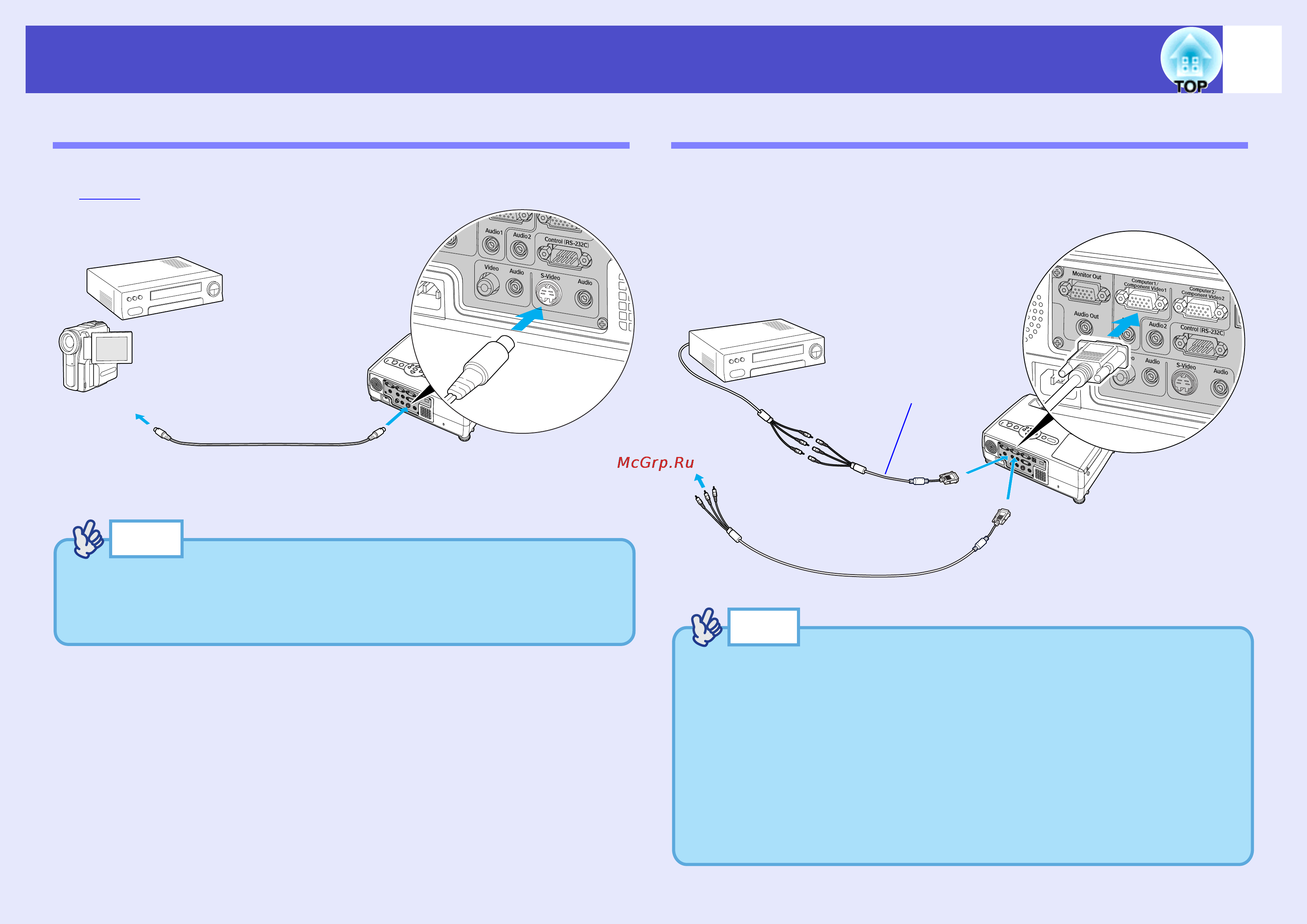

Подключение к источнику видеосигнала
Проецирование сигнала SAVideo
Для соединения используйте доступный в розничной продаже кабель
SCVideog.
Проецирование компонентного видеосигнала
Для соединения используйте приобретаемый отдельно кабель
компонентного видеосигнала.
"Приложения: Дополнительные принадлежности" sстр.94
Кабель SHVideo
(продается в розницу)
К разъему [SHVideo]
К выходу SHVideo
Совет
Если к проектору одновременно подключено несколько
входных источников, выбрать сигнал для проецирования
можно специальными кнопками. sстр.33
Кабель компонентного
видеосигнала (приобретается
отдельно)
К выходу
компонентного
видеосигнала
К разъему [Computer1/
Component Video1] или
[Computer2/Component
Video2] (синий)
Используйте для
подключения проектора
кабель компонентного
сигнала (RCA х 3,
штекер) (приобретается
отдельно)
Совет
•Входной источник определяется автоматически в
зависимости от подаваемых сигналов.
Во время воспроизведения некоторых видеосигналов цвета
могут отличаться от исходных цветов изображения. В
таком случае выберите в качестве входного источника
Component Video1 или Component Video2, sстр.57.
•Если к проектору одновременно подключено несколько
входных источников, выбрать сигнал для проецирования
можно специальными кнопками, sстр.33.
