59

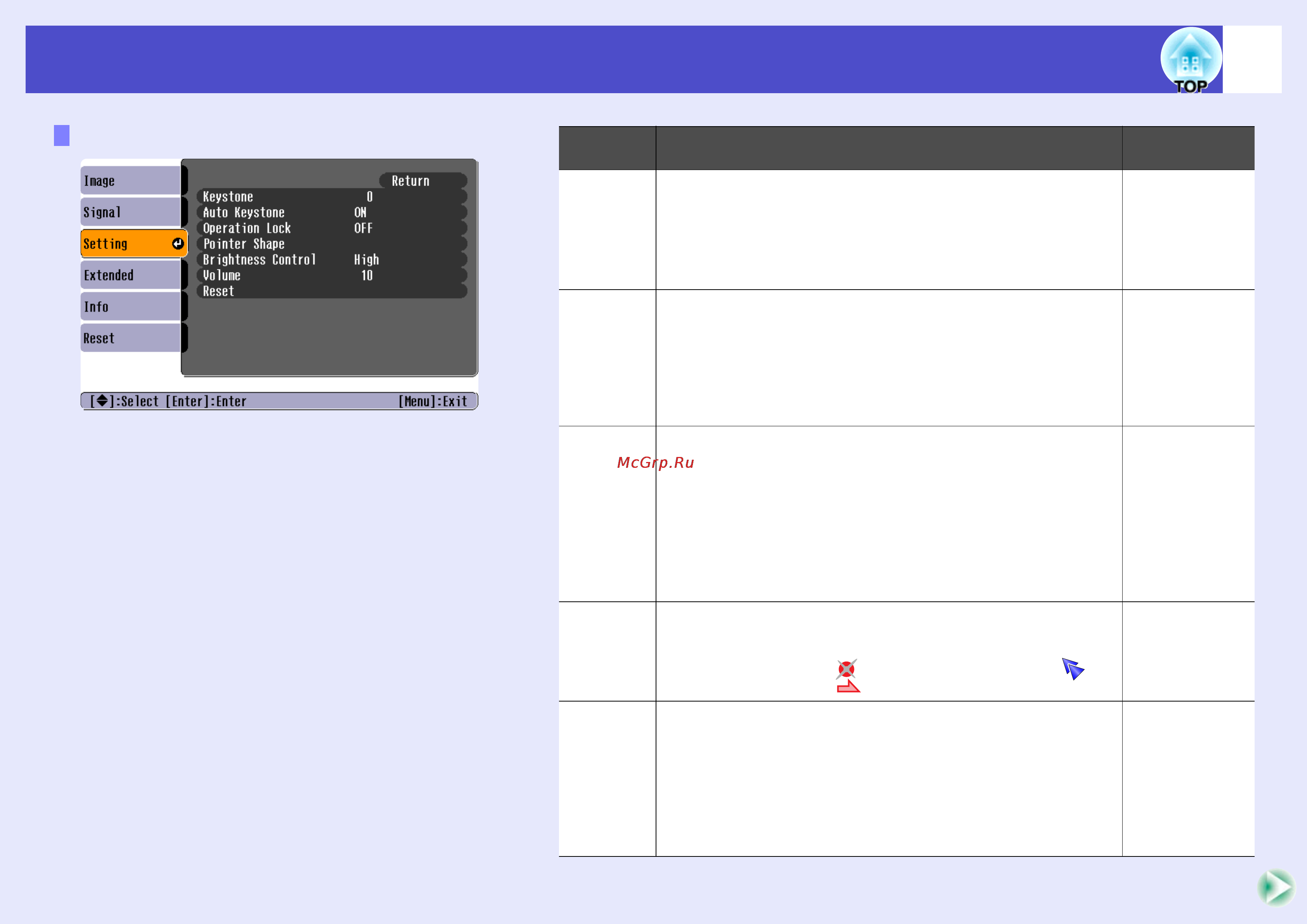

Меню конфигурации
Меню Setting (Параметр)
Подменю
Функция
Значение по
умолчанию
Keystone
(Трапеце
идальное
искажение)
Корректирует вертикальное трапецеидальное искажение
изображений.
• После коррекции трапецеидального искажения
проецируемое изображение становится меньше.
• Если после коррекции изображения стали неровными,
уменьшите резкость.
Среднее
значение (0)
Auto
Keystone
(Автокор
рекция
трапеце
идального
искажения)
Управляет функцией автоматического определения угла
наклона проектора по вертикали и коррекции
трапецеидального искажения [ON (Вкл.)/OFF (Выкл.)].
Функция работает, только когда параметр Projection
(Проекция) в меню Extended (Расширенные параметры)
имеет значение Front (Спереди). При любом другом
значении, кроме Front (Спереди), это меню не отображается.
ON (Вкл.)
Operation
Lock
(Блокировка)
Если имеет значение ON (Вкл.), работа всех кнопок на панели
управления проектора, кроме кнопки [Power] (Питание),
блокируется.
• Если параметр Operation Lock (Блокировка) имеет значение
ON (Вкл.), для отмены блокировки удерживайте кнопку
[Enter] на панели управления проектора примерно семь
секунд.
• Если изменить значение этого параметра, новое значение
вступит в силу после выхода из меню конфигурации.
OFF (Выкл.)
Pointer
Shape
(Форма
указателя)
Можно выбрать одну из следующих трех форм указателя,
который появляется при нажатии на кнопку [Pointer]
(Указатель) на пульте ДУ или на панели управления.
Pointer 1 (Указатель 1): Pointer 2 (Указатель 2):
Pointer 3 (Указатель 3):
Pointer 1
(Указатель 1)
Brightness
Control
(Управление
яркостью)
Позволяет выбирать одно из двух значений яркости лампы.
Выберите Low (Низкая), если проецируемые изображения
слишком яркие, например при проецировании в темной
комнате или на небольшой экран.
Когда выбрано значение Low (Низкая), изображения
становятся менее яркими, экономится электроэнергия и
снижается уровень шума, а также продлевается срок службы
лампы.
High (Высокая)
