Подключение к компьютеру
После установления соединения можно управлять указателем мыши
следующим образом.

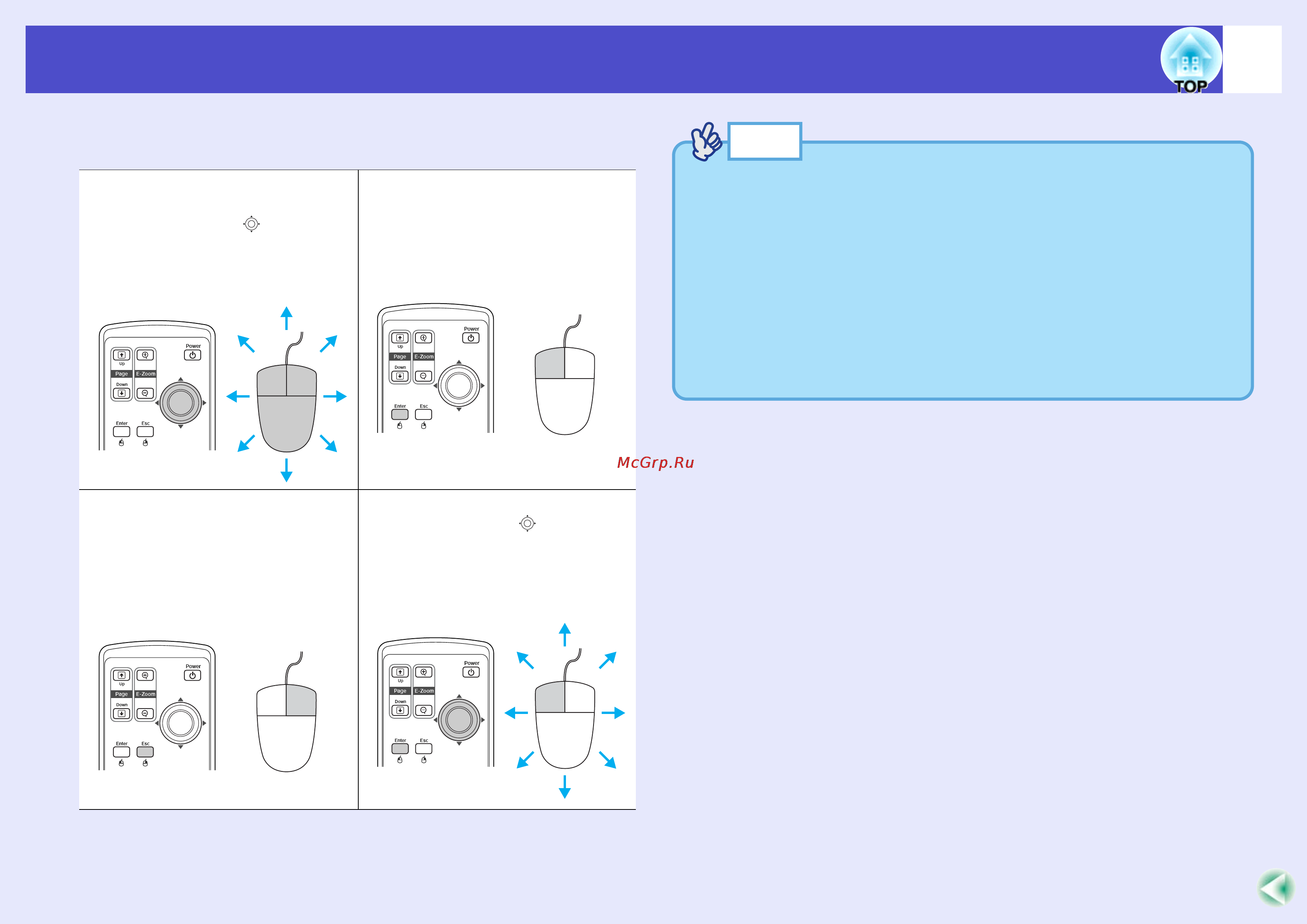

Перемещение указателя
мыши
Наклоняйте кнопку [ ] на пульте
ДУ, чтобы перемещать указатель в
направлении наклона.
Щелчок левой кнопкой
мыши
Нажмите на кнопку [Enter].
Если быстро дважды нажать кнопку
[Enter], это произведет эффект
двойного щелчка кнопкой мыши.
Щелчок правой кнопкой
мыши
Нажмите на кнопку [Esc] (Отмена).
Перетаскивание объектов
Наклоняйте кнопку [ ], удерживая
нажатой кнопку [Enter], чтобы
перетаскивать объекты. Нажмите
на кнопку [Enter], когда объекты
окажутся на нужном месте, чтобы
оставить их.
Совет
•Если в настройках компьютера функции кнопок мыши
поменять местами, функции кнопок пульта ДУ также
поменяются.
•Функцию беспроводной мыши нельзя использовать, когда:
· отображается меню конфигурации;
· отображается меню помощи;
· используется функция E*Zoom;
· идет захват логотипа пользователя;
· работает функция Pointer (Указатель);
· регулируется уровень громкости.
