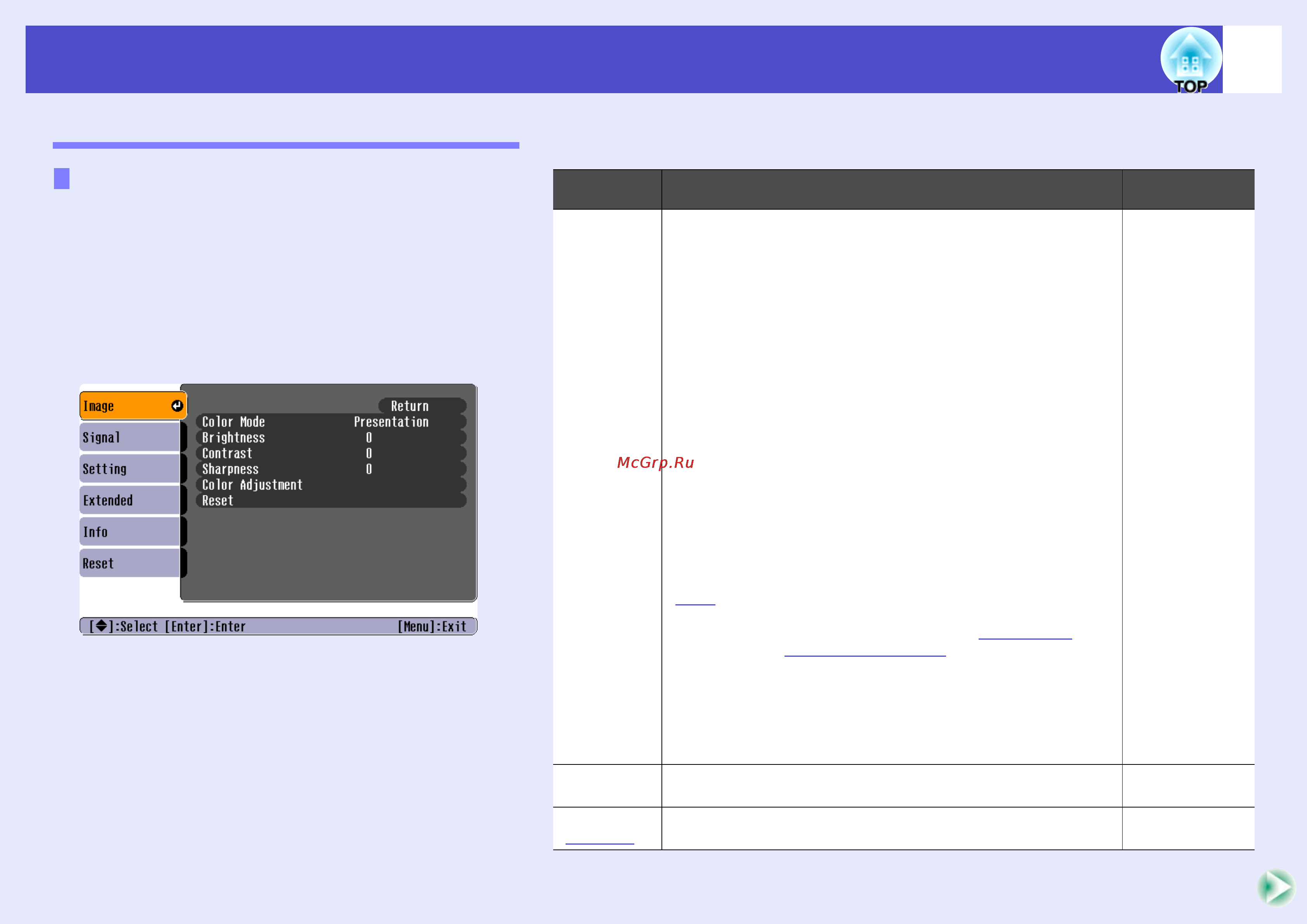

![Epson EMP-821 [52/109] Список функций](/views2/1055841/page52/bg34.png)
51
Меню конфигурации
Список функций
• Эти параметры нельзя изменить, если на проектор не
подаются сигналы.
• Состав команд в меню Image (Изображение)
(Изображение) зависит от проецируемого сигнала.
Параметры, неприменимые к данному входному
сигналу, нельзя настроить.
Computer (AnalogueHRGB)/RGB video
Меню Image (Изображение)
Подменю Функция
Значение по
умолчанию
Color Mode
(Режим
цвета)
Регулирует яркость цветов изображения. Параметры можно
сохранить отдельно для каждого типа источника
(компьютерный или видеосигнал). В зависимости от условий
проецирования можно выбрать один из шести параметров
качества изображения.
• Dynamic (Динамичный): Яркость усилена, изображения
выглядят живее и имеют большую
модуляцию, чем в режиме Presentation
(Презентация).
• Presentation (Презентация): Изображение ярче, что хорошо
подходит для презентаций.
• Theatre (Театр): Изображения приобретают натуральные
оттенки. Подчеркивается градация цвета
(разница между светлыми и темными
участками) при проецировании очень ярких
или очень темных изображений, что
облегчает их восприятие.
•
Living Room (Комната)
: Благодаря усилению яркости
можно оптимальным образом проецировать
телевизионные и аналогичные им
изображения в ярко освещенных
помещениях.
• sRGB
g: Изображения соответствуют цветовому
стандарту sRGB.
В режиме sRGB параметр Абсолютная
цветовая температураg для команды Color
Adjustment (Коррекция цветов) в меню
Image (Изображение) получает значение
6500К.
• Blackboard (Доска): При проецировании на доску (зеленого
цвета) можно получать изображения с
натуральными оттенками.
Presentation
(Презентация)
Brightness
(Яркость)
Регулирует яркость изображения. Среднее
значение (0)
Contrast
(Контрастg)
Регулирует разницу между светом и тенью на изображениях. Среднее
значение (0)
